Фиксирующее направление операции По траектории

Предыдущая страницаВ началоСледующая страница

SweepAdditional7

Фиксирующее направление позволяет настроить ориентацию контура во время «движения» по траектории.

В качестве фиксирующего направления могут выступать грани, 3D пути, профили и т.д. Также можно задать пару точек, образующие вектор направления.

Вектор, задающий фиксирующее направление, не должен совпадать с касательной к траектории ни в одной точке траектории.

Фиксация по пути и направлению: касательная к траектории в каждой точке траектории проецируется на плоскость, перпендикулярную к фиксирующему направлению. Система координат промежуточного сечения строится по полученной проекции касательной к траектории и по фиксирующему направлению.

Фиксация вращения: система координат промежуточного сечения строится по касательной к траектории в данной точке траектории и по векторному произведению фиксирующему направлению и касательной.

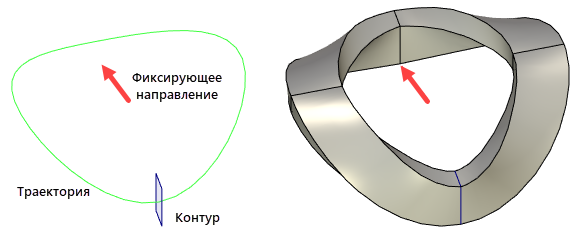

SweepAdditional5

Исходная операция без использования фиксирующего направления

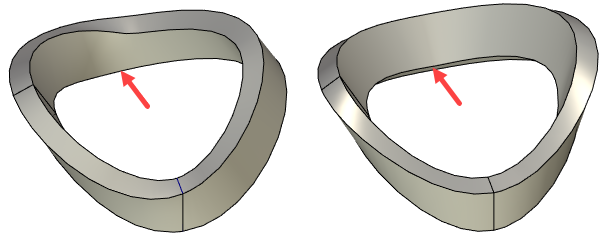

SweepAdditional6

Фиксировать по пути и направлению

Фиксировать вращение
