По траектории

Вызов команды:

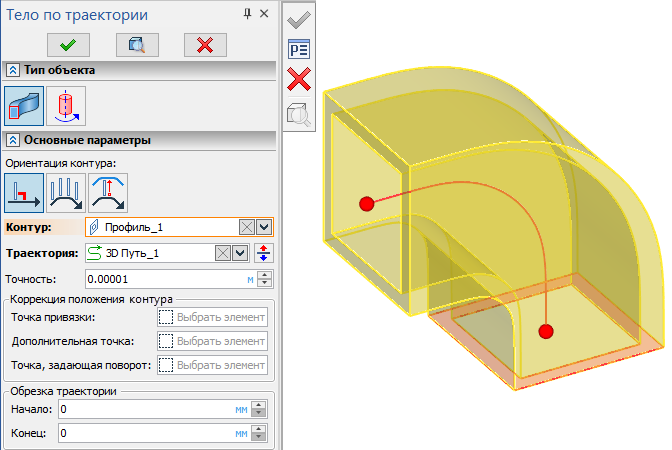

Данная операция позволяет получать трёхмерное тело путем перемещения контура вдоль пространственной траектории и по направляющим. Операция относится к группе т.н. «кинематических» операций, то есть результатом её выполнения будет тело-след от перемещения исходного контура. Перемещение выполняется вдоль направляющей. В зависимости от типа геометрии исходного контура (контуром может быть объект проволочной геометрии или тело-поверхность) результат операции может представлять поверхность или твёрдое тело. Отдельно можно отметить создание тела по направляющим и создание тела по траектории. В процессе движения контура по траектории возможно управление законами его ориентации (коррекция исходного положения контура), кручения и масштабирования.

Доступна возможность выбора корректирующих точек с фильтром, который отсеивает точки, не принадлежащие выбранному профилю. Размер тела вдоль траектории можно регулировать манипуляторами.

Правила задания операции

Общий алгоритм действий для создания операции следующий:

1.Выбрать тип задающего объекта.

2.Выбрать способ ориентации контура.

3.Выбрать контур.

4.Выбрать элементы для задания траектории.

5.Задать коррекцию исходного положения контура (необязательное действие).

6.Задать дополнительные направляющие или поверхность (необязательное действие).

7.Задать общие параметры операции (необязательное действие).

8.Подтвердить создание операции.

Основные темы в этом разделе:

•Контур операции По траектории

•Траектория операции По траектории

•Коррекция положения контура операции По траектории

•Кручение контура операции По траектории

•Масштабирование контура операции По траектории

•Создание тела по направляющим в операции По траектории

•Метод вычисления вспомогательных векторов операции По траектории

•Вытягивание тела По траектории

•Обрезка траектории операции По траектории

•Фиксирующее направление операции По траектории

•Дополнительные возможности операции По траектории

•Тонкостенный элемент в операции По траектории

•Параметры сглаживания операции По траектории

•Редактировать операцию По траектории
