Твердотельное моделирование |

|
Твердотельное моделирование |
|
В данном разделе перечислены операции системы T-FLEX CAD для твердотельного моделирования, а также общие опции, доступные при создании таких операций, и дано их краткое описание. Помимо твердотельного моделирования многие операции данного раздела могут также использоваться для поверхностного моделирования. Для выполнения базовых операций необходимо наличие вспомогательных 3D элементов, на основе которых создаётся твёрдое тело или поверхность. Другая группа операций использует уже существующие твёрдые тела и поверхности для получения более точной геометрии. По расположению в интерфейсе T-FLEX CAD операции можно разделить на следующие категории:
•Основные операции
Команды создания основных операций доступны в группах Операции и Расширенные на вкладке ленты 3D Модель. Краткое описание этих операций приведено ниже на текущей странице. Подробное описание общих принципов работы с ними и интерфейса команд их создания и редактирования приведено в главах текущего раздела, за исключением массивов, наложения материала, упрощения и разделения, которые описаны отдельно.
•Специальные операции
Специальные операции можно разделить на следующие подкатегории:
oПримитив
Операции для создания базовых геометрических тел (Параллелепипед, Цилиндр, Конус, Шар, Тор, Призма, Пирамида) без необходимости дополнительных построений.
oПоверхности
Операции для работы с поверхностями и гранями тел.
oЛистовой металл
Операции для создания гнутых и штампованных элементов из листового металла.
oДеформация
Операций для изменения формы тела произвольным образом.
Каждой из перечисленных подкатегорий соответствует отдельный выпадающий список команд в группе Специальные на вкладке ленты 3D Модель. Кроме того, для каждой из подкатегорий, кроме Деформации, доступны отдельные вкладки в ленте с аналогичными названиями.
•Сборочные операции
Команды 3D Фрагмент, Адаптивный фрагмент, Внешняя модель, 3D изображение, предлагающие различные способы вставки в текущий документ 3D геометрии из других документов, доступны в конце группы Расширенные на вкладке ленты 3D Модель. Кроме того, для них доступна отдельная вкладка ленты Сборка. Описание работы со сборочными операциями и интерфейса команд их создания и редактирования приведено в отдельном разделе.
Выталкивание

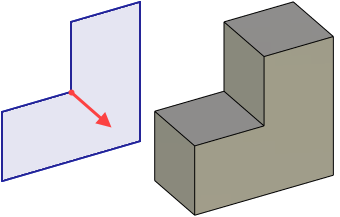

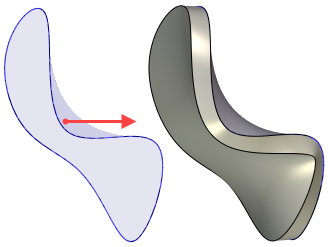

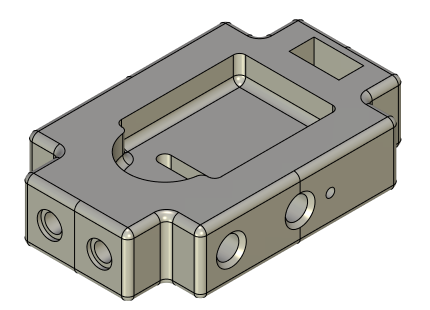

Операция Выталкивание позволяет получить тело или поверхность, образующиеся при поступательном перемещении контура вдоль указанного направления. Выталкивание можно производить не только по вектору выталкивания, но и по нормали к поверхности контура в одну или в обе стороны. Таким образом можно придать толщину любой грани, в том числе и неплоской. Выталкивание контура также может производиться от грани до грани, от поверхности до поверхности, через весь объём выбранного тела.
Вращение

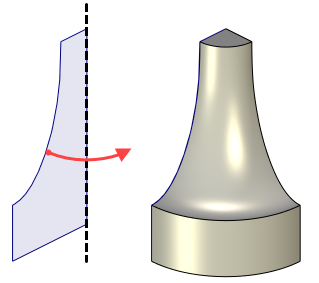

Операция Вращение позволяет получить тело или поверхность вращением контура вокруг заданной оси на заданный угол. Плоскость профиля может располагаться произвольным образом относительно оси. Исходный контур может располагаться произвольным образом относительно оси, но не должен её пересекать.
Сглаживания
Операция Сглаживание рёбер предназначена для получения сопряжения двух или более соприкасающихся граней, принадлежащих одному телу или поверхности. Операция Сглаживание граней позволяет строить поверхность перехода от одного набора гладко сопряженных граней к другому. Операция Сглаживание трёх граней позволяет строить поверхность перехода от одного набора гладко сопряженных граней к другому по касательной к третьему набору граней.
Булева
Булева операция предназначена для создания нового тела на основе двух или более уже существующих тел. В результате выполнения операции создаётся новое тело, являющееся комбинацией исходных тел.
По сечениям

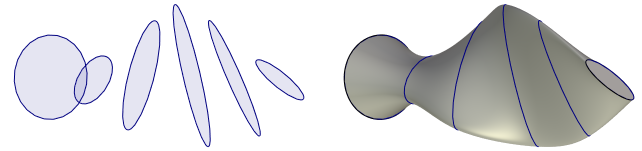

Операция По сечениям предназначена для создания новых тел или поверхностей со сложной геометрией. Сплайновые результирующие грани формируются на основе заданных в одном или двух направлениях элементов каркаса, с учётом выбранных граничных условий. В качестве основы могут служить практически любые элементы модели, несущие в себе геометрию одного из трёх типов: точка, проволока, поверхность.
Операции создания геометрии перемещением контура по заданному пути

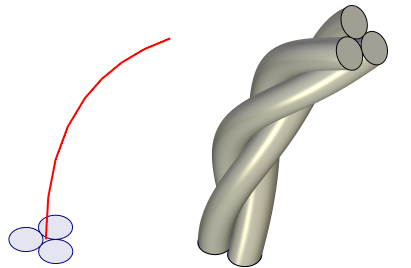

Операция По траектории позволяет создавать тела или поверхности путём перемещения профиля произвольной формы вдоль пространственной кривой. При движении 3D профиля по траектории можно управлять его кручением относительно оси траектории и масштабированием.
Операция Трубопровод позволяет прокладывать трубопроводы по заданной трассе, и создавать элементы соединений трубопроводов в соответствии с заданным стандартом.

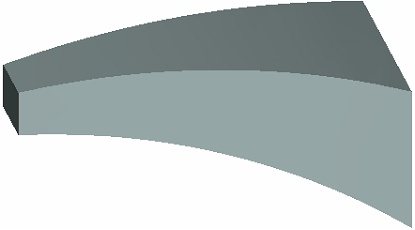

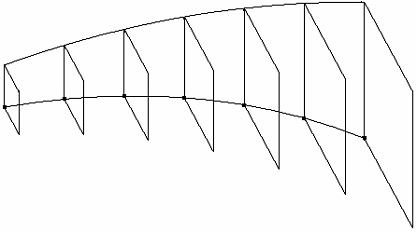

Операция По параметрам служит для расширения возможностей операции По траектории. Исходный профиль задаётся таким образом, что при изменении одной переменной может меняться его положение и геометрия. Указывается диапазон изменения значений управляющей переменной. Конечное тело или поверхность получаются после изменения геометрической формы и положения профиля в результате пересчёта по всему диапазону значений переменной.
Копия
Операция Копия позволяет копировать существующие операции, тела, 3D элементы построения и даже наборы граней.
Симметрия
Операция Симметрия позволяет симметрично отразить выбранные 3D объекты относительно заданной плоскости.
Массивы
Группа Массив включает широкий выбор операций для создания множественных копий существующих 3D объектов с различными вариантами расположения копий.
Расширенные операции
Отверстие
Операция Отверстие позволяет создавать стандартные отверстия. Работает вместе со специальной параметрической библиотекой отверстий, согласованной с современными стандартами. Команда позволяет одновременно создавать наборы отверстий и отверстия в нескольких телах, а также резьбовые отверстия. При создании резьбового отверстия на новой грани показывается косметическая резьба.
Оболочка
Операция Оболочка позволяет создавать оболочки на основе твёрдых тел. Оболочка представляет собой полое, тонкостенное твёрдое тело со стенками указанной толщины. При построении оболочек часть граней исходного твёрдого тела можно удалять.
Тело смещения
Операция Тело смещения позволяет создать эквидистантное не полое тело, грани которого будут смещены по нормали на указанную величину относительно граней исходного твёрдого тела.
Ребро

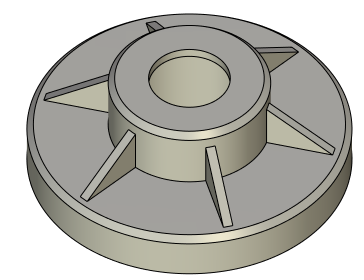

Операция Ребро позволяет создавать ребра жесткости твердого тела на основе одного или нескольких 3D профилей. Результатом выполнения операции является твердое тело, полученное Булевой операцией объединения созданного ребра жесткости с исходным телом.
Отсечение
Операция Отсечение позволяет получить тело или поверхность путем отсечения от исходного тела или поверхности лишней части, либо получить два новых тела/поверхности путем рассечения исходного тела/поверхности на две части.
Резьба
Операция Резьба позволяет создавать косметические резьбы на цилиндрических и конических гранях 3D модели. Косметическая резьба - это накладываемая на выбранную грань текстура, изображающая резьбу с учетом заданных границ и значений шага и направления, но не являющаяся её точным геометрическим представлением.
Спираль

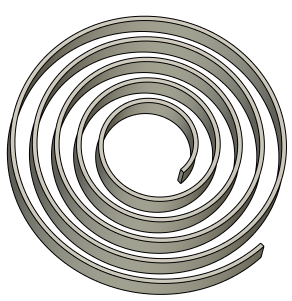

Операция Спираль позволяет получить спиралевидные тела или поверхности путем перемещения профиля произвольной формы по винтовой кривой. Эту операцию можно использовать для создания точного геометрического представления резьбы. Однако, в большинстве случаев для повышения производительности используется косметическая резьба, создаваемая с помощью операции Резьба, которая требует меньше ресурсов компьютера.
Пружина

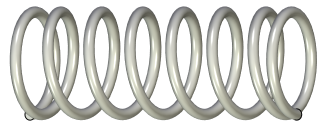

Операция Пружина позволяет получить тело типа пружина путем перемещения профиля-окружности вдоль винтовой кривой. В отличие от операции Спираль, при этом существует возможность задания сжатия и шлифовки на концах.
Уклоны
Операция Уклоны граней позволяет отклонять одну или несколько выбранных граней на заданный угол с автоматической коррекцией смежных граней. Операция Уклон тела позволяет формировать двусторонние уклоны граней тела относительно заданного направления уклона и разделяющего тела.
Наложение материала
Операция Наложение материала позволяет наложить определённый материал покрытия на одну или несколько граней модели, причем при изменении геометрии грани в результате дальнейших преобразований модели наложенный на грань материал сохраняется.
Упрощение
Операция Упрощение предназначена для удаления избыточных рёбер или вершин из заданного тела операции, а также для упрощения геометрической основы граней и рёбер.
Разделение
Операция Разделение предназначена для разделения на отдельные компоненты объектов, объединяющих несколько тел. Например, тело, полученное в результате создания линейного или кругового массива, булевой операции, после выполнения данной команды будет разделено на несколько тел.
