При создании операций деформации в модели на основе параметров, задаваемых пользователем, формируется функция, производящая деформацию объёма исходного тела. Данная функция определяется на всём объёме исходного тела или на его части. Применение функции непрерывным образом деформирует весь объём этого тела (или его части). Топология деформируемой части тела не изменяется. Сохраняется количество граней, рёбер, вершин и т.д. При необходимости, грани и рёбра частного вида (плоскости, отрезки, цилиндры, дуги окружностей и т.д.) автоматически заменяются на сплайновые поверхности и кривые.
Команды деформации могут выполняться как над твёрдыми, так и над телами-поверхностями.
Точность
Как у некоторых других команд T-FLEX CAD для работы со сложными геометрическими формами у всех команд деформации есть параметр Точность, который задаёт значение точности вычислений функции деформации. Значение точности задается в метрах.
Опции операций деформации
В процессе задания/редактирования параметров деформаций в 3D окне динамически отображается будущий результат текущей операции. Для ускорения работы динамический просмотр можно отключить, сняв флажок Динамический просмотр в окне параметров команды. Дополнительный параметр Плотность сетки регулирует точность сетки, используемой для визуализации результата операции. Увеличение плотности сетки приводит к замедлению пересчёта тел в сцене, но увеличивает точность прорисовки.
Имейте в виду, что геометрия, отображаемая при Динамическом просмотре, может отличаться от фактического результата операции. Для гарантированного отображения фактического результата воспользуйтесь предварительным просмотром результата операции.
При отключении опции Пометка тела, тело перестаёт подсвечиваться в сцене, что упрощает визуальное восприятие деформируемого объекта.
|
|

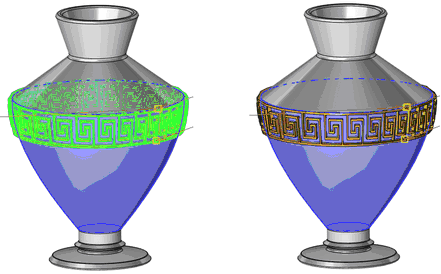

Пометка тела включена |
Пометка тела выключена |
Опция Синхронный просмотр позволяет следить за деформациями тела в реальном времени. Отключение опции ускоряет пересчёт, т.к. при этом не требуется время на изменение твёрдого тела.
|
|

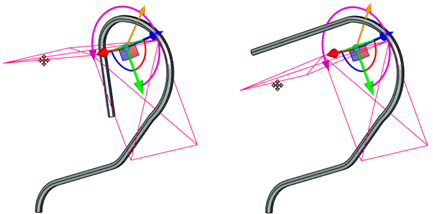

Синхронный просмотр включен. Виден предполагаемый результат. |
Синхронный просмотр выключен. Изменяются только манипуляторы. |
Режим доработки 3D фрагмента
|
<Num0> |
Опция автоматически становится доступной в автоменю команды при выборе фрагмента.
Основные темы в этом разделе:
