Адаптивный 3D фрагмент

Вызов команды:

Адаптивным фрагментом в T-FLEX CAD называется 3D фрагмент, внешними параметрами которого являются не только внешние переменные, но и геометрические элементы. В качестве геометрического параметра могут использоваться любые элементы модели (твёрдое тело, 3D узел, 3D путь, 3D профиль, рабочая плоскость, ЛСК, вершина, ребро, грань, цикл). Суть механизма состоит в том, что при регенерации конкретного экземпляра адаптивного 3D фрагмента в структуре его модели вместо исходной геометрии внешнего параметра используется подставленная геометрия элемента сборки. Таким образом, 3D фрагмент как бы «адаптируются» к объектам сборочной модели. Например, на основе адаптивных 3D фрагментов выполняются специализированные операции вставки отверстия, создания выштамповки или выступов в соответствующих командах системы.

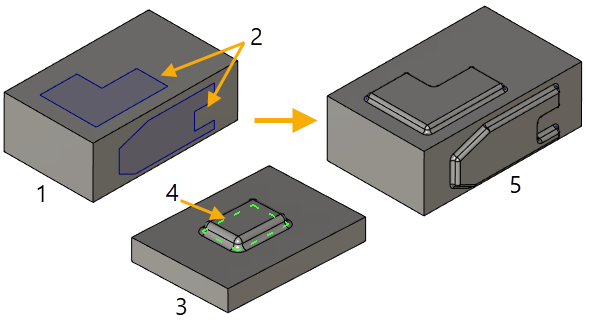

1. Исходная модель

2. 3D Профили - значения геометрического параметра

3. Адаптивный фрагмент

4. Геометрический параметр - 3D Профиль

5. Результат вставки адаптивного фрагмента

Основные темы в этом разделе:

•Общие сведения об адаптивном 3D фрагменте

•Создание адаптивного 3D фрагмента

•Вставка адаптивного 3D фрагмента

•Адаптивные элементы обычного 3D фрагмента
