Вставка адаптивного 3D фрагмента

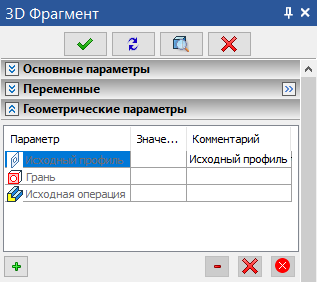

В команде 3D Фрагмент для 3D фрагмента с заданными адаптивными элементами по умолчанию фокус находится в поле Значение первого внешнего параметра в окне параметров, закладка Геометрические параметры.

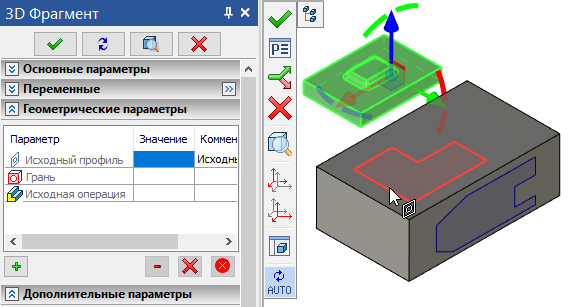

Для задания значения укажите в окне 3D вида или в дереве модели объект того же типа что и внешний геометрический параметр 3D фрагмента.

Если у выбранного для вставки 3D фрагмента подготовлены геометрические параметры, то в автоменю  будет доступна опция:

Она позволяет увидеть в отдельном окне 3D модель вставляемого фрагмента с подсветкой текущего внешнего параметра.

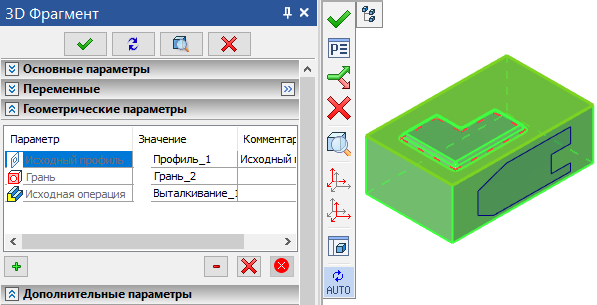

При выборе объекта система подбирает и значения для тех родителей текущего параметра, у которых установлен флаг Выбирать автоматически.

Значения, выбранные автоматически, можно изменить, указав другой объект модели.

Для завершения вставки 3D фрагмента используется опция .

Если при заданных значениях геометрических параметров в модели 3D фрагмента произошли ошибки, то 3D фрагмент в сцене не отображается, и в окне диагностики появятся соответствующие сообщения.
