Внешняя модель

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

ExternalModel

3D Модель > Расширенные > 3D Фрагмент > Внешняя модель

Сборка (3D) > Сборка > Внешняя модель

Листовой металл (3D) > Операции > Заготовка > Внешняя модель

Клавиатура

Текстовое меню

<3MO>

Операции > Внешняя модель

Команда предназначена для вставки 3D моделей в форматах Parasolid, STEP, ACIS , IGES, Siemens NX (Unigraphics), Creo/ProE, SolidWorks, Catia V5, Catia V4, Autodesk Inventor, Solid Edge, Rhino, I‑Deas, JT, PRC, VDA-FS. Вставленная таким образом модель является полноправной операцией T‑FLEX CAD. При этом следует помнить, что внешняя модель, состоящая из нескольких операций, при вставке в T-FLEX CAD будет являться единым объектом. Для дальнейших преобразований, требующих использование отдельного тела такой модели, необходимо предварительно воспользоваться операцией Разделение..

Вставка внешней модели напоминает создание 3D фрагмента, но с ограниченными возможностями. Например, нельзя задать значения внешних переменных. Нельзя выбрать исходную систему координат привязки (в качестве неё используется глобальная система координат модели).

Режимы работы с внешней моделью

При вставке внешней модели в текущем документе сохраняется ссылка на её файл и её исходная геометрия. В дальнейшем пользователь может выбрать один из двух режимов работы с внешней моделью:

В первом режиме система отслеживает все изменения в файле внешней модели. При изменении файла будет изменяться и внешняя модель в текущем документе.

Во втором режиме изменения в файле внешней модели системой не отслеживаются. При работе с моделью используется геометрия, сохранённая в текущем документе при последнем обращении к файлу модели. Ссылка на файл модели в текущем документе сохраняется – это позволяет в дальнейшем вернуться к первому режиму работы. Применение данного режима позволяет уменьшить время и затраты оперативной памяти при работе с текущим документом, но увеличивает место, занимаемое им на диске. Данный режим обеспечивает работу с документом, в который вставлена внешняя модель, при отсутствии файла внешней модели.

Второй режим работы устанавливается системой автоматически, если при обращении к файлу внешней модели система обнаруживает его отсутствие.

Вставка внешней модели

Для вставки модели формата Parasolid используется команда Вставить внешнюю модель:

Для вставки внешней модели необходимо выполнить следующие действия:

1.Выбрать файл внешней модели.

Выбор файла внешней модели осуществляется в окне параметров команды или с помощью опции:

ProjectionSelectFile

<F>

Выбрать внешнюю модель

Под полем ввода имени файла в диалоге параметров внешней модели отображаются ещё два информационных поля. В одном показывается полный путь на выбранный файл внешней модели, в другом – файл-источник внешней модели (т.е. файл, на основе которого был создана модель).

21ExternalModel1

Сведения о файле-источнике отображаются, если в исходном файле хранится соответствующая информация.

В контекстном меню созданной внешней модели будет присутствовать команда Открыть файл источник. Данная команда открывает исходный файл, если он существует по данному пути, в соответствующем данному типу файла приложении.

2. Выбрать или создать исходную систему координат внешней модели.

Выбор или создание исходной системы координат осуществляется с помощью опции:

SelectSourceLCS2

<S>

Выбрать или создать исходную систему координат

По умолчанию используется система координат внешней модели.

3. Выбрать целевую систему координат.

Выбор целевой системы координат осуществляется с помощью опции:

SelectSourceLCS

<T>

Выбрать или создать заново целевую систему координат

Данная опция автоматически устанавливается после выбора внешней модели. Выбор целевой системы координат сводится к выбору ЛСК, с которой надо совместить исходную систему координат внешней модели. Если не выбрана ни одна система координат, то по умолчанию используется глобальная система координат.

Отменить выбор целевой системы координат можно с помощью опции:

LCSCancel2

<C>

Отменить привязку к локальной системе

Процесс выбора/создания исходной и целевой систем координат подробно описан в главе Привязка фрагментов.

4. Задать параметры внешней модели (необязательное действие).

В окне параметров операции можно задать следующие параметры:

Обновлять геометрию. Данный параметр устанавливает режим работы с внешней моделью. При установленном флажке используется первый режим работы (отслеживаются все изменения в файле модели). Снятый флажок включает второй режим.

С учётом материалов. Данный параметр позволяет использовать исходные материалы внешней модели.

Фиксировать версию файла. Если параметр включен, то всегда будет использоваться текущая версия файла, если выключен, то при обновлении будет использоваться старшая версия файла. По умолчанию параметр включен.

Параметры внешней модели также можно задать в диалоге общих параметров операции, вызываемом опцией:

Parameters

<P>

Задать параметры элемента

5. Завершить создание операции (AutomenuOk1 в окне параметров или автоменю).

Внешняя модель будет отображена в 3D виде только после завершения создания операции или при предварительном просмотре результата операции с помощью Preview. При создании внешней модели система выполняет проверку корректности импортированной модели. Если в модели есть ошибки, то выдаётся окно с сообщением об ошибке и вариантами возможных действий.

Внешняя модель может быть также получена в результате выполнения команды импорта Импорт чертежей и моделей.

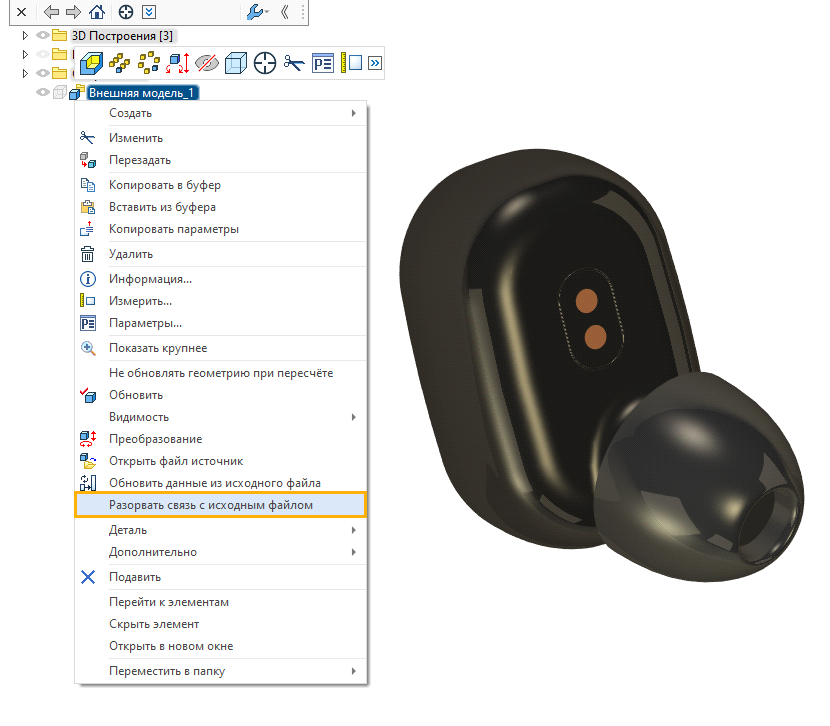

Разрыв связи с внешней моделью

Существует возможность разорвать связь с исходным файлом внешней модели. При активации опции, все параметры, связанные с файлом источником, будут убраны из контекстного меню операции.

ExternalModel1
