Разделение |

|
Разделение |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Расширенные > Разделение Сборка (3D) > Сборка > Разделение |
Клавиатура |
Текстовое меню |
<3SD> |
Операции > Состав модели > Разделить на тела |
Операция предназначена для разделения на отдельные тела тел, состоящих из нескольких отдельных физических частей, например, тел, полученных в результате:
•создания массива;
•применения булевой операции сложения к геометрически несвязанным друг с другом телам;
•рассечения без разделения.
Также команда может быть использована при работе с импортированной из другой системы моделью, которая состоит из нескольких тел. Полученные в результате выполнения команды тела могут быть использованы для создания других операций.
Разделение производится путём создания отдельного тела на основе каждой части исходного тела. В дереве 3D модели запись разделения выглядит следующим образом:
|

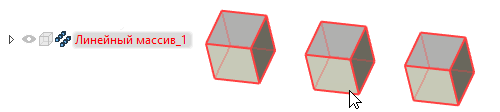

Массив до разделения |
|

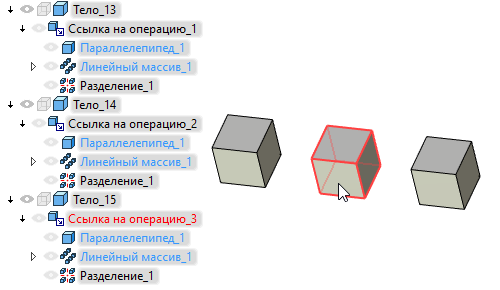

Массив после разделения |
Основные темы в этом разделе:
