Булева операция

Вызов команды:

Пиктограмма

Лента

3D Модель > Операции > Булева

Листовой металл (3D) > Расширенные > Булева

Поверхности > Расширенные > Булева

Примитив > Расширенные > Булева

Клавиатура

Текстовое меню

<3B>

Операции > Булева

Булева операция предназначена для создания нового тела на основе двух или более уже существующих тел. В результате выполнения операции создаётся новое тело, являющееся комбинацией исходных тел.

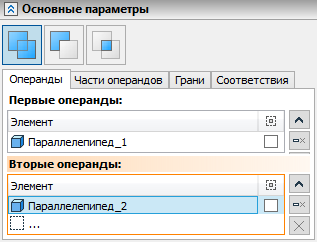

Boolean1

Создание булевой операции

Для работы в команде используются совместно автоменю и окно параметров. Они работают синхронно и дополняют друг друга. Состояние автоменю зависит от стадии задания операции, от назначения и типа выбираемых объектов.

Для создания операции нужно выполнить следующие действия:

1. Выбрать булевы операнды.

2. Выбрать тип булевой операции.

3. Выбрать части операндов для формирования выборочной булевой операции (не обязательно).

4. Задать соответствия элементов (не обязательно).

5. Задать дополнительные параметры (при необходимости).

6. Задать параметры сглаживания (не обязательно).

7. Подтвердить создание операции.

Основные темы в этом разделе:

•Общие сведения о Булевой операции

•Булево Сложение

•Булево Вычитание
