Булево Вычитание

Вызов команды:

Результат выполнения операции получается удалением из первого операнда частей, совпадающих со вторым операндом.

В качестве операндов могут быть выбраны как твёрдые, так и тела-поверхности. Возможность выбора различных комбинаций операндов и задание параметров позволяет формировать различные результаты булевых операций.

Следует заметить, что в некоторых ситуациях, при сочетании определённых типов операндов в булевых операциях, невозможно получить результат.

Ниже рассмотрим возможные комбинации операндов и соответствующие им результаты операции:

Твёрдое тело - Твёрдое тело

Результатом выполнения булевой операции Вычитание одного твёрдого тела из другого будет тело, переставляющее собой первый операнд, из которого удаляется объём второго операнда.

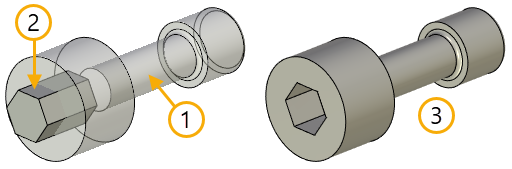

1. Первый операнд

2. Второй операнд

3. Результат выполнения операции Вычитание между твёрдыми телами

При создании булевой операции Вычитание не допускается такой ситуации, когда результирующее тело будет иметь области со стенками нулевой толщины. При этом нарушается топология модели.

1. Первый операнд

2. Второй операнд

3. Касание тел операндов в результате булевой операции нарушит топологию

Тело-поверхность - Твёрдое тело

При вычитании твёрдого тела из тела-поверхности, в теле-поверхности будет создано отверстие по форме второго операнда – твёрдого тела.

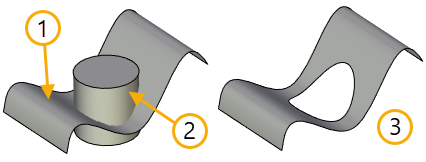

1. Первый операнд - тело-поверхность

2. Второй операнд - твёрдое тело

3. Результат операции Вычитание твёрдого тела из тела-поверхности

Твёрдое тело - Тело-поверхность (с указанием направления нормали)

В результате вычитания тела-поверхности из твёрдого остаётся часть твёрдого тела, отсечённая телом-поверхностью. При этом для тела-поверхности должно быть задано направление нормали. В зависимости от выбранного направления остается либо верхняя, либо нижняя часть твёрдого тела. Этот тип булевой операции является аналогом операции Отсечение.

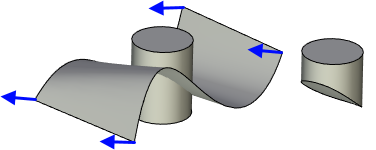

Результат операции Вычитание тела-поверхности из твёрдого тела. Включена опция Против направления нормали для тела-поверхности

Результат операции Вычитание тела-поверхности из твёрдого тела. Включена опция По направлению нормали для тела-поверхности
