Булево Пересечение

Вызов команды:

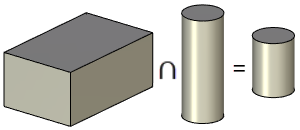

Результат выполнения операции состоит из совпадающих частей исходных операндов.

В качестве операндов могут быть выбраны как твёрдые, так и тела-поверхности. Возможность выбора различных комбинаций операндов и задание параметров позволяет формировать различные результаты булевых операций.

Следует заметить, что в некоторых ситуациях, при сочетании определённых типов операндов в булевых операциях, невозможно получить результат.

Ниже рассмотрим возможные комбинации операндов и соответствующие им результаты операции:

Твёрдое тело - Твёрдое тело

Результатом пересечения твёрдых тел является тело, представляющее собой общую часть всех операндов.

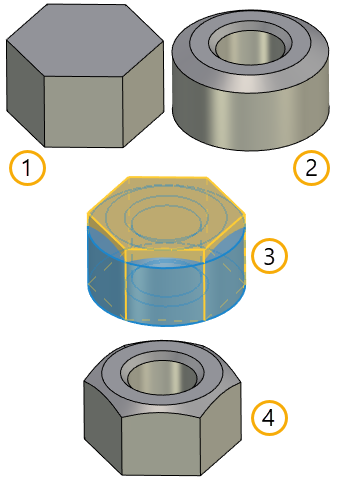

1. Первый операнд

2. Второй операнд

3. Наложение двух операндов

4. Результат булевой операции Пересечение между твёрдыми телами

Тело-поверхность - Твёрдое тело

Если в качестве первого операнда было выбрано тело-поверхность без указания направления нормали, а в качестве второго – твёрдое тело, то в результате выполнения булевой операции Пересечение будет сформировано тело-поверхность, представляющее собой общую часть двух операндов.

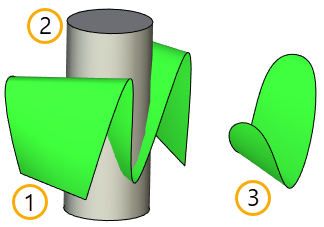

1. Первый операнд - тело-поверхность

2. Второй операнд - твёрдое тело

3. Результат булевой операции Пересечение тела-поверхности с твёрдым

Тело-поверхность (с заданием направления нормали) - Твёрдое тело

Если в качестве одного из операндов было выбрано тело-поверхность с указанием направления нормали, а в качестве другого – твёрдое тело, то в результате выполнения булевой операции Пересечение будет сформировано твёрдое тело, представляющее часть исходного тела, располагавшуюся по одну из сторон от исходной поверхности.

Тело-поверхность - Тело-поверхность

Если тела-поверхности совпадают на определённом участке, то в результате выполнения булевой операции Пересечение остается общая их часть.

1. Первый операнд

2. Второй операнд

3. Результат операции Пересечение между вторым и первым операндами (телами-поверхностями)

4. Результат операции Пересечение между первым и вторым операндами (телами-поверхностями)
