Что такое 3D сборка?

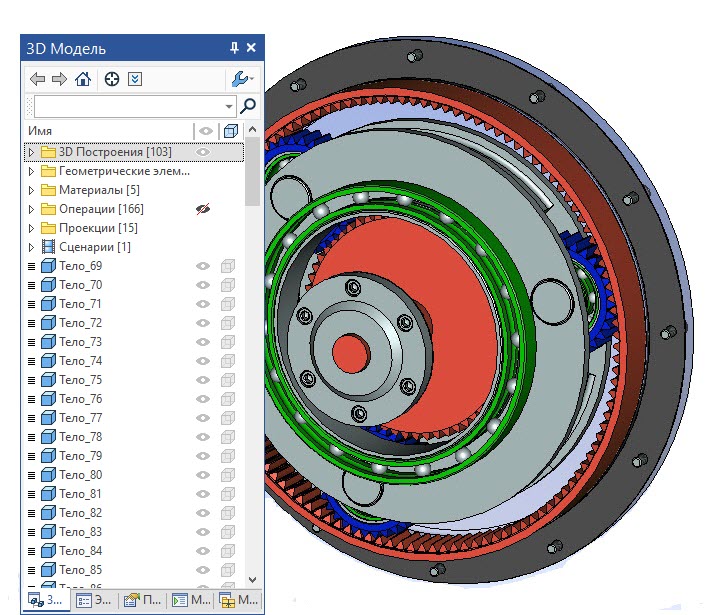

Под 3D сборкой или сборочной трёхмерной моделью понимается такая модель T-FLEX CAD, в составе которой участвует геометрия других 3D моделей, хранящихся в отдельных файлах. Компонентом сборки может служить 3D модель, созданная в T-FLEX CAD, либо модель другой системы, переданная в T-FLEX CAD в одном из поддерживаемых обменных форматов. Следует понимать, что сборочной конструкцией (с точки зрения её сути) конструктор в принципе для себя может считать модель, созданную на основе не отдельных файлов-деталей, а из элементов-операций одного документа, поскольку система T-FLEX CAD поддерживает такую функциональность. Но такой документ назвать сборочным нельзя, потому что в нем отсутствуют ссылки на геометрию, взятую из других документов.

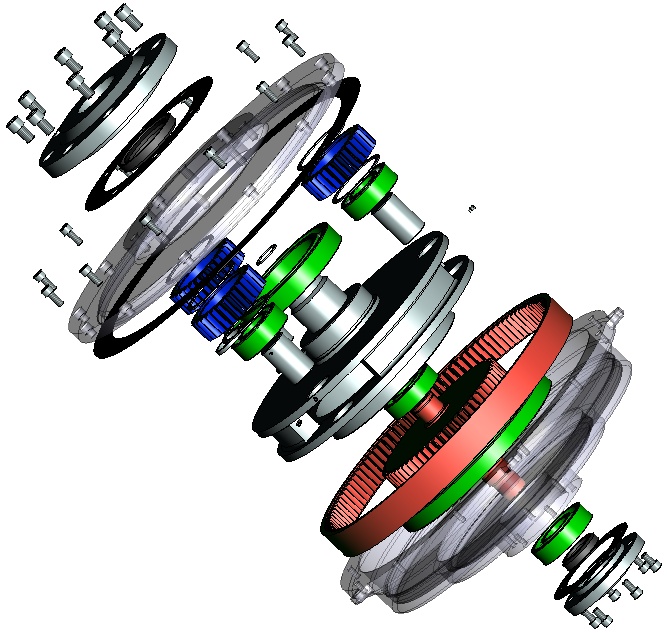

В сборочном документе всегда сохраняется связь с документом элемента сборки (детали). При работе со сборкой система следит за состоянием используемых файлов. В случае изменения файла детали система сделает запрос на обновление данных. Каждый обновленный компонент будет заново пересчитан и загружен в сборку. Сборочная модель не может использоваться без своих компонентов, но каждый файл, участвующий в сборке, может быть вполне самостоятельным документом, и в свою очередь также может являться сборкой. Количество уровней вложенности подсборок в системе не ограничено.
3D фрагмент
Это документ системы T-FLEX CAD, содержащий трёхмерные объекты, который может использоваться в других документах для получения сборочной конструкции. В сборке тело (вершина, ребро, грань и т.п.) 3D фрагмента может выбираться как исходное для проведения всех трёхмерных операций: выталкивания, вращения, сглаживания и других. Положение 3D фрагмента в сборке задаётся исходной и целевой системами координат. Если они не определены, то по умолчанию используются глобальные системы координат документа фрагмента и документа сборки.
Использование параметрических моделей

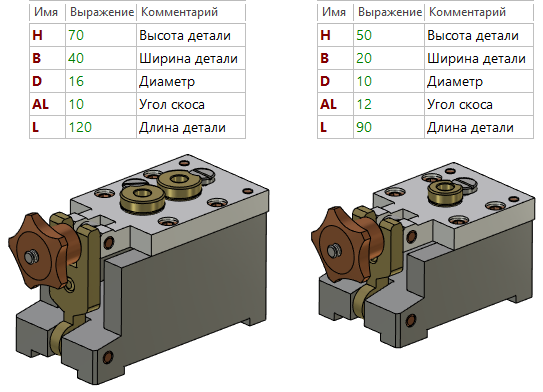

Любую модель системы T-FLEX CAD можно построить таким образом, что можно будет изменять её при помощи переменных. Если такую модель использовать в качестве компонента сборки, то это даёт значительные преимущества. Особенно это эффективно, когда такая модель используется много раз в одной или нескольких сборках с различными вариантами значений внешних переменных. Один и тот же файл параметрической детали может обеспечивать сразу несколько сборок. Управление параметрическими компонентами сборки может осуществляться из сборочного документа.
Создание спецификаций
Каждый компонент сборки может нести в себе данные для автоматического создания разного рода отчётов и спецификаций. Однако в этом разделе мы не будем подробно описывать создание спецификаций. Более подробную информацию по этому вопросу можно получить в разделе Спецификации.
Анализ тел на пересечение
Одна из типовых задач, для решения которой создается сборочная модель – проверить изделие на собираемость, исследовать все тела сборки на предмет взаимных проникновений. В T-FLEX CAD есть специальные инструменты, решающие подобные задачи. С их помощью можно запустить проверку двух выбранных или всех тел модели на пересечение, измерить отдельные геометрические элементы или отношения. За более подробной информацией по данному вопросу обращайтесь к описанию команды Проверка пересечений тел.
Методы проектирования сборок
В зависимости от способа создания компонентов сборки можно выделить два основных подхода к созданию сборочной модели.
Во многих случаях удобно взять уже готовую модель и включать ее в состав сборки, задав её положение в сборке. Этот способ проектирования сборок условно называется «снизу вверх». При таком подходе в системе T-FLEX элементы сборочной модели называют 3D фрагментами. По этой схеме удобно проектировать сложные сборки или типовые механизмы, содержащие значительную долю унифицированных деталей. Для данного метода можно выделить ряд характерных преимуществ:
•проектирование деталей в отдельном файле, позволяющее разделить на компоненты и упростить общий процесс проектирования составного изделия;
•возможность использования одного и того же 3D фрагмента в разных сборочных документах, составление библиотек часто используемых параметрических 3D фрагментов;
•возможность создания 3D фрагментов с автоматическим позиционированием в пространстве на основе 2D фрагментов и рабочей плоскости (так называемая «планировка»).
Часто бывает, что наоборот, удобнее и нагляднее проектировать деталь, имея определенное представление о её месте в сборке и размерах, беря за основу геометрические элементы других деталей сборочной модели. Этот метод проектирования мы будем называть «сверху вниз», а компоненты сборки, геометрическая основа для которых взята из этой же сборочной модели - Деталями. Сборочная модель может создаваться«с чистого листа», когда конструктор определяет общую компоновку сборочной единицы. Затем происходит выделение отдельных элементов и их детальная проработка, как в отдельных файлах, так и в контексте общей сборки. При таком подходе в некоторых случаях облегчается задание привязок элементов друг к другу и может обеспечиваться параметрическая связь между ними. Использование метода проектирования«сверху вниз» иногда позволяет исключить работу с внешними переменными. Параметры деталей в этом случае определяются родительскими элементами. Изменения внизу иерархии связанных деталей приводит к автоматическому изменению всех деталей-потомков в сборке. Кроме того, значения исходных параметров изделия можно получать непосредственно из контекста сборки, опираясь на элементы сборочной модели. Например, можно сделать отверстия в крышке, опираясь на отверстия в корпусе. При этом конструктор работает с элементами, принадлежащими фрагменту, но одновременно в окружении детали видит и может использовать элементы, принадлежащие сборочному чертежу. Такой режим далее будет называться работой в контексте сборки.
Принципиальное различие методов не мешает при создании сборочных документов сочетать оба подхода.
Сохранение геометрии при пересчёте
Доступна возможность сохранения геометрии операции при пересчете, находящейся в середине дерева модели. Это позволяет ускорить процесс редактирования операций, находящихся в дереве после данной операции, так как ликвидирует необходимость пересчёта геометрии при большой сложности 3D модели. При установленном параметре Сохранение геометрии при пересчёте, иконка операции в дереве модели помечается специальным значком.
Основные темы в этом разделе:
•Проектирование 3D сборок «Снизу вверх»
•Проектирование 3D сборок «Сверху вниз»
•Доработка 3D фрагмента в сборке
•Проверка геометрии 3D фрагмента
•Сохранение геометрии из 3D сборки в отдельном файле
