Проверка геометрии 3D фрагмента

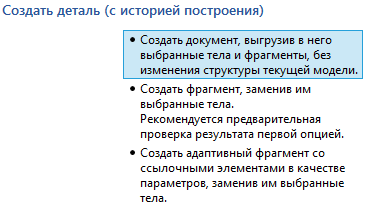

Для проверки текущей геометрии фрагмента нужно воспользоваться командой Деталь > Создать с вариантом Создать документ, выгрузив в него выбранные тела и фрагменты, без изменения структуры текущей модели. Команду нужно вызвать из контекстного меню фрагмента.

Проверка геометрии фрагмента может понадобиться, например, в случае работы с параметрическими фрагментами (содержащими внешние переменные или геометрические параметры), т.к. их исполнение может отличаться от исполнения в исходном файле фрагмента, и чтобы посмотреть геометрию фрагмента в конкретном исполнении удобно открыть его в отдельном документе, не сохраняя на диск.

Проверить фрагмент также нужно, когда возникают различные проблемы с его пересчётом в сборке: необходимо понять – проблема на уровне фрагмента или на уровне сборки.

Другой случай применения – когда фрагмент в сборке дорабатывался при помощи операций 3D моделирования. Иногда нужно понять, как выглядит исходный фрагмент, и какие в нём операции.

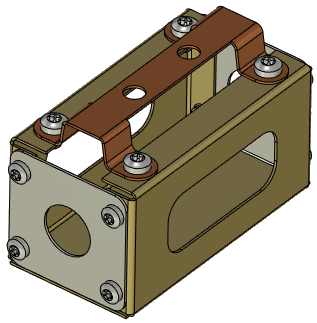

Например, сделаем во фрагменте «Основание» сборки корпуса отверстия находясь в сборке. В результате мы получим тело где одним из операндов является фрагмент.

Чтобы было легче понять, как именно выглядит фрагмент, а как созданное тело – откроем отдельным документом тело и отдельным документом фрагмент.

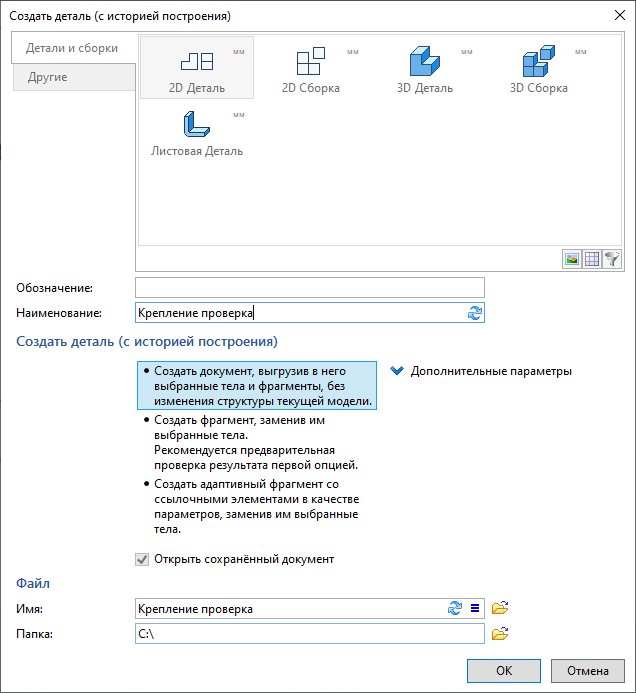

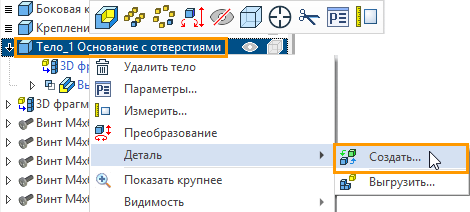

Вызываем контекстное меню в окне 3D Модель для тела, вызываем команду Деталь > Создать, указываем первый вариант.

В результате в отдельном документе отображается тело, для которого вызывали команду Создать.

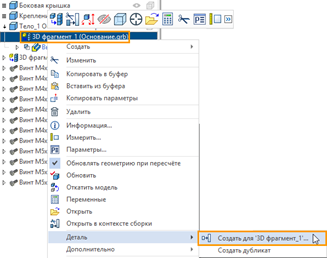

Аналогично поступаем с фрагментом: вызываем контекстное меню фрагмента и создаём деталь без сохранения.

В результате фрагмент будет открыт отдельным документом без записи на диск.
