Основные принципы и понятия работы с фрагментами
Любой чертёж системы T-FLEX CAD можно включать в другие чертежи. Например, можно включить чертёж бланка форматки в чертёж детали или чертёж болта в какую-нибудь сборку.
Чертёж T-FLEX CAD, включаемый в другой документ, называется 2D фрагментом. Чертёж, полученный с использованием фрагментов, мы будем называть 2D сборкой. В 2D сборке хранится только ссылка на исходный файл фрагмента. При изменении файла фрагмента происходит обновление соответствующего компонента 2D сборки.
Создание чертежей с помощью фрагментов в ряде случаев позволяет добиться значительных преимуществ. Во-первых, для сложных чертежей упрощается процесс создания, так как можно сначала создать отдельные части этого чертежа, а затем объединить их. Процесс проектирования отдельных фрагментов может быть абсолютно независимым, либо производиться в контексте сборки с использованием ассоциативных связей между фрагментами и сборкой. Разделение сборочного чертежа на фрагменты, соответствующие отдельным деталям, позволяет добиться полного соответствия сборочного чертежа реальному сборочному узлу, максимально автоматизировать процесс создания спецификаций сборочного чертежа, а также получить полный комплект деталировочных чертежей. Во-вторых, если создавать параметрический сборочный чертеж на основе деталей, составляющих его, то при изменении каких-либо параметров сборочного чертежа можно будет одновременно получить и полный набор соответствующих этим новым параметрам чертежей-деталей. В-третьих, в качестве фрагментов удобно создавать часто повторяющиеся элементы чертежей, элементы стандартных библиотек. К примеру, можно к чертежу детали добавить чертеж бланка форматки или создать специализированный элемент оформления чертежа.
Эффективность работы с 2D сборками в T-FLEX CAD обеспечивается следующими возможностями фрагментов:
Как и все элементы T-FLEX CAD, фрагменты можно привязывать к другим элементам чертежа, в том числе к другим фрагментам. Это позволяет добиться изменения положения фрагмента при перемещении элементов чертежа.

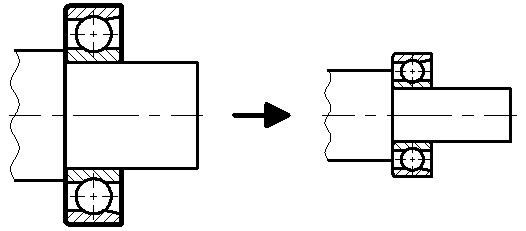

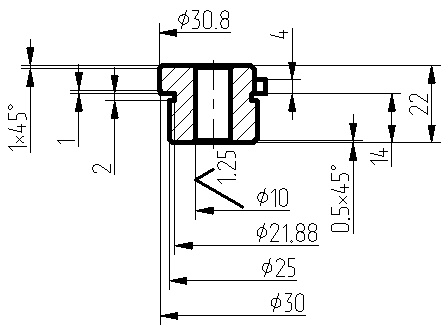

Благодаря тому, что фрагменты могут являться параметрическими чертежами, их размеры в этом случае будут рассчитываться в соответствии с нужными параметрами сборки. При этом в одном документе возможно использование одного и того же файла фрагмента с разными значениями параметров. Эта возможность приносит особую выгоду при использовании библиотек стандартных элементов.

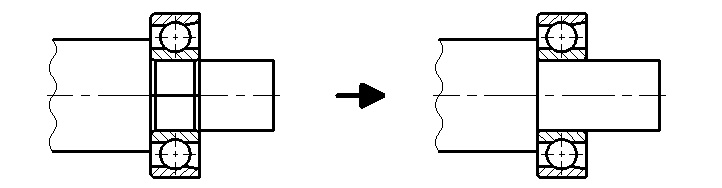

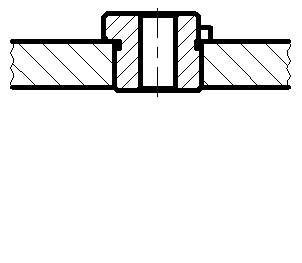

На сборочном чертеже фрагменты часто перекрывают друг друга и изображение самой сборки. T-FLEX CAD позволяет организовать автоматическое удаление невидимых линий при наложении фрагментов.

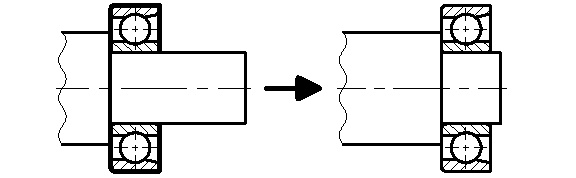

В 2D сборку можно вставлять только те элементы чертежа-фрагмента, которые необходимы. Эта возможность позволяет использовать в сборочных чертежах полностью оформленные чертежи деталей.
Фрагменты можно сделать переменными, то есть в зависимости от каких-либо условий в 2D сборку будет загружаться тот или иной фрагмент. Эта возможность позволяет создавать сборочные чертежи и модели изделий с разными вариантами исполнения, когда в составе одной и той же сборки участвуют разные детали в зависимости от варианта исполнения.
2D сборки непосредственно не содержат в себе всех данных фрагментов. Они хранят лишь необходимое изображение и ссылки на документы фрагментов. Это позволяет добиться максимально компактного хранения чертежей в памяти и на диске. Кроме того, если один и тот же файл чертежа был включён в различные сборки, то при его модификации произойдут соответствующие изменения и в тех документах, в которых он был использован.
