Редактирование 2D фрагментов

Вызов команды:

Как и любой другой элемент системы T-FLEX, фрагмент подчиняется общим правилам выбора и редактирования. То есть, нажатием можно выбрать необходимый фрагмент для редактирования, опцией <P>  или изменить его параметры и т.д.

При необходимости выбора нескольких фрагментов можно использовать сочетание клавиш <Shift>+ (добавление элементов в список выбранных), <Ctrl>+ (удаление элемента из списка) или выбор окном.

Для выбора фрагмента по имени используется опция:

Данная опция может помочь, если фрагмент, имя которого известно, трудно найти на чертеже. Также функция может быть очень полезна для редактирования пути ссылок одновременно у нескольких похожих фрагментов.

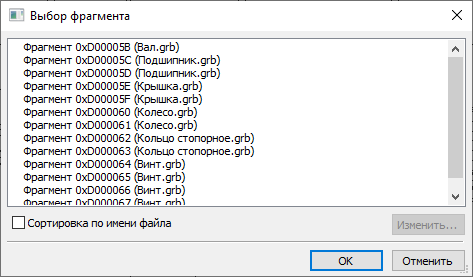

На экране появляется диалоговое окно, в котором нужно выбрать требуемый фрагмент. Фрагменты расположены в списке в порядке их нанесения в сборочный чертёж. Флажок Сортировка по имени позволяет изменить порядок фрагментов в списке. Кнопка Изменить позволяет изменить имя файла, путь ссылки или и то и другое для выбранного элемента (или группы элементов) списка.

Фрагменты, которые по каким-либо причинам потеряли связь с внешним файлом, помечаются знаком вопроса.

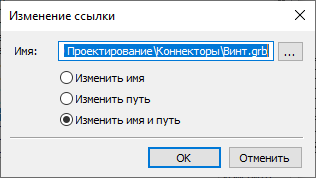

При установке параметра Изменить имя можно изменить только имя файла фрагмента, путь не изменится. При установке параметра Изменить путь меняется путь фрагмента, имя файла не изменится. При установке параметра Изменить имя и путь изменяются имя и путь для файла фрагмента.



Рекомендуется вставлять фрагменты с использованием пути относительно сборки или библиотеки, а не использовать полный путь на фрагмент. Использование относительного пути позволяет упростить перенос сборочных чертежей с одного компьютера на другой.

В некоторых случаях система умеет самостоятельно записывать путь ссылки относительно файла сборки. В зависимости от взаимного расположения файла фрагмента и файла сборки относительный путь ссылки может выглядеть по-разному. В следующей таблице приведены примеры записи относительных путей для ссылок фрагмента:

Условия для создания относительного пути ссылки фрагмента:

1. Если сборка находится на более высоком уровне в файловой структуре, чем фрагмент, то ссылка в любом случае запишется относительно файла сборки. При этом часть полного пути ссылки, одинаковая с путём для файла сборки, отбрасывается для получения относительного пути ссылки.

2. Если сборка находится на более низком уровне в файловой структуре, чем фрагмент, но адрес ссылки и файл сборки находятся в одной ветке файловой структуры, то T-FLEX CAD сможет записать относительный путь для ссылки. При этом для того, чтобы подняться на один уровень файловой структуры система в начало пути ссылки допишет две точки и косую черту «..\». Если пользователю потребуется «зайти» в другую ветку файловой структуры, то он должен будет написать путь ссылки самостоятельно, потому что система в автоматическом режиме с этой задачей не справится.

3. Если файл сборки и файл фрагмента находятся в одной папке, то имя ссылки будет состоять из имени файла фрагмента.

4. Если файл фрагмента был вставлен из открытой библиотеки, то относительный путь ссылки будет состоять из имени библиотеки в угловых скобках и имени файла фрагмента.

Манипуляторы внешних переменных 2D фрагмента

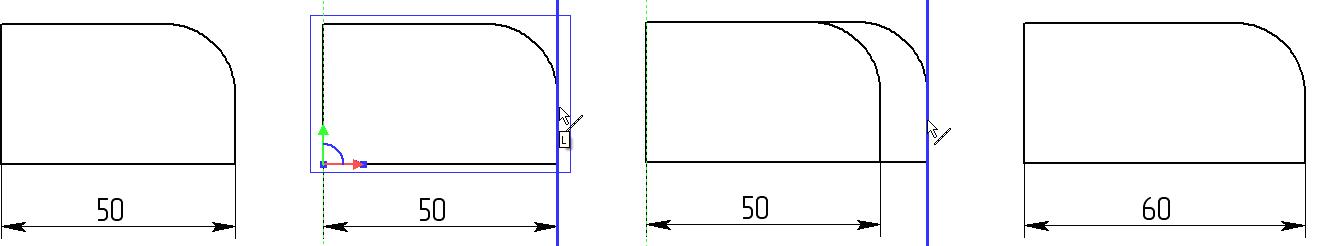

Для дополнительного удобства система позволяет изменять значения внешних переменных фрагмента в динамическом режиме при помощи курсора мыши и специальных манипуляторов. По умолчанию манипуляторы отображаются автоматически при редактировании фрагмента, который содержит линии построения и 2D узлы, заданные с помощью внешних переменных.  Манипуляторы линий построения выглядят как сплошные синие линии, манипуляторы узлов - коричневые квадраты. Цвет манипуляторов узлов можно изменить в установках системы (Установки > Цвета > 2D манипуляторы > Пометка манипуляторов). Манипулятор утолщается при наведении на него курсора мыши. При этом возле курсора появляется символ, соответствующий типу манипулятора. После нажатия на манипуляторе соответствующая линия или узел начинает следовать за курсором. Переместите линию или узел в требуемое положение и снова нажмите для подтверждения новой конфигурации фрагмента. Отображение манипуляторов можно отключить для конкретного фрагмента в его параметрах документа (Параметры документа > Документ > Фрагмент 2D > Фрагмент 2D > Разрешить использование манипуляторов при редактировании).

Редактирование переменных нескольких фрагментов

В системе имеется возможность одновременного изменения одноименных переменных сразу для нескольких фрагментов. Для изменения переменных фрагментов нужно выполнить следующие действия:

•выбрать фрагменты на чертеже;

•вызвать контекстное меню нажатием правой кнопкой мыши и выбрать команду Переменные;

•произвести изменения в появившемся диалоге.

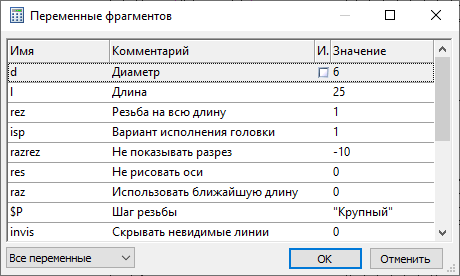

При вызове команды контекстного меню Переменные появляется диалог со списком переменных выбранных фрагментов. Этот список может содержать все переменные всех фрагментов, либо только общие переменные (т.е. переменные с совпадающими именами). Управление осуществляется переключателем Показывать переменные в нижней части диалога.

Общие переменные в разных фрагментах могут иметь различные значения. В этом случае напротив значения для таких переменных появляется специальный элемент управления - флажок, включение которого позволит изменять значение. Изменение значения общей переменной будет применено ко всем выбранным фрагментам.

Использование буфера обмена для переменных фрагментов

При выборе одного фрагмента в контекстном меню присутствуют команды для копирования значений переменных от одного фрагмента к другому. Команда Копировать переменные в буфер копирует значения и выражения для переменных во внутренний буфер обмена. Команда Вставить переменные из буфера заменяет значения одноимённых переменных выбранного фрагмента на значения, находящиеся в буфере.

Редактирование фрагмента в контексте сборки

Опция Открыть в контексте сборки доступна в контекстном меню для выбранного фрагмента и в автоменю команды Изменить фрагмент.

После вызова опции все элементы сборочного чертежа, не принадлежащие фрагменту, рисуются линиями более светлого оттенка, а элементы фрагмента становятся доступны для редактирования. Как и при создании фрагмента в контексте сборки пользователь может создавать и/или редактировать чертёж фрагмента. При включенном режиме ассоциативной или не ассоциативной привязки к элементам сборки в работе можно использовать узлы и линии, принадлежащие сборочному чертежу.

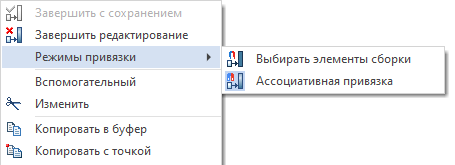

Команды для изменения типов привязки и выхода из режима работы в контексте сборки находятся в контекстном меню:

Обновление файлов фрагментов

Опции Обновить файл фрагмента и Обновить файлы всех фрагментов позволяют обновить данные документа фрагмента, полученные со сборки при работе методом «Сверху вниз» или в контексте сборки. Для одного фрагмента можно использовать опцию из автоменю команды Изменить фрагмент или команду Обновить файл, доступную в контекстном меню. Для обновления всех фрагментов в соответствии с текущими изменениями сборочного чертежа используется следующая команда:

См. также

•Внешние переменные
