Использование 3D коннекторов

3D коннектор представляет собой ЛСК, которой присвоены именованные значения. Именованные значения содержат информацию (значения переменных), которую 3D коннектор должен передать подключаемым к нему 3D фрагментам. Например, во фрагментах болтов, входящих в библиотеку стандартных элементов T-FLEX CAD, созданы 3D коннекторы, содержащие данные о текущем диаметре болта. При подключении к этому 3D коннектору 3D фрагмента-шайбы (из той же библиотеки) диаметр шайбы будет автоматически заменён на значение, взятое из 3D коннектора.

См. подробную информацию о 3D коннекторах в разделе 3D коннектор.

Пример работы с 3D коннекторами

Как было сказано выше, при подключении 3D фрагмента (например, шайбы) к 3D коннектору другого 3D фрагмента (например, к болту) диаметру шайбы будет автоматически присвоено значение, считанное с 3D коннектора. Для успешной автоматической связи переменных с 3D коннектором должны выполняться некоторые условия:

1.3D коннектору должны быть присвоены именованные значения. Имена этих значений в последствии будут являться связующим звеном между переменными 3D фрагмента, имеющего 3D коннектор (болт) и переменными подключаемого 3D фрагмента (шайба).

Рекомендуется задавать для именованных значений 3D коннектора смысловые имена, придерживаясь во всех 3D моделях одних и тех же правил составления имён. Это упростит налаживание связей между значениями коннектора и внешними переменными привязываемых к нему фрагментов.

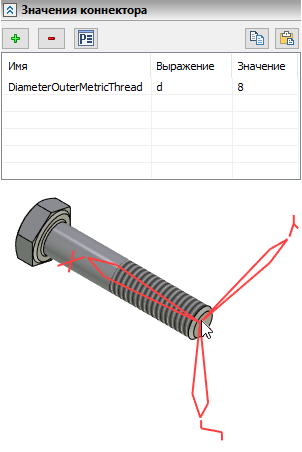

Например, для болта может быть задано именованное значение DiameterOuterMetricThread, из которого можно понять, что речь идёт о номинальном диаметре наружной метрической резьбы (данный диаметр регулируется в болте переменной "d").

При необходимости можно также задать ассоциативные элементы и правила вставки (см. раздел 3D коннектор).

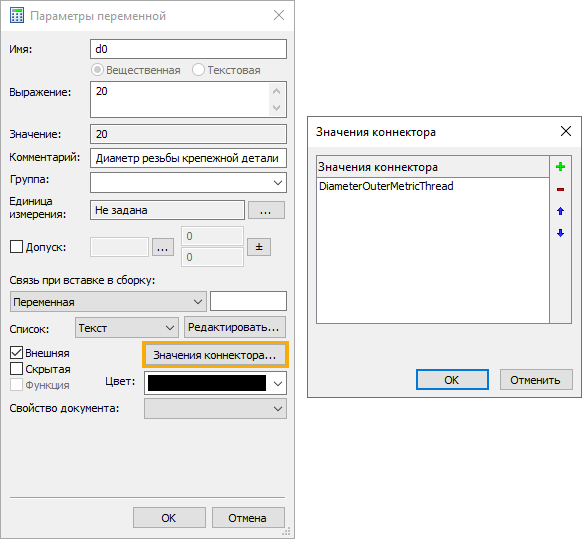

2.Поскольку внутренний диаметр шайбы (переменная "d0" шайбы) должен принимать значение внешнего диаметра болта (переменная "d" болта), то для соответствующей переменной шайбы ("d0") должно быть задано именованное значение, соответствующее значению сопрягаемого 3D коннектора, т.е. DiameterOuterMetricThread. Задать имя значения для переменной нужно заранее в файле фрагмента в редакторе переменных путем изменения параметров переменной.

В результате должна получиться следующая связь:

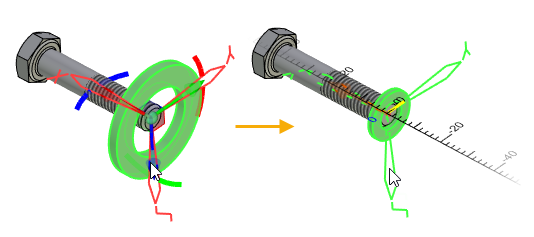

3.При вставке 3D фрагмента шайбы нужно выбрать 3D коннектор болта. Переменной "d0" шайбы автоматически присваивается значение переменной "d" болта сразу после выбора 3D коннектора. Геометрия 3D фрагмента шайбы пересчитывается в соответствии с новым значением переменной "d0".

Пример создания и использования 3D коннекторов также описан в Уроке 4: Создание библиотечного элемента в разделе Параметризация учебного пособия T-FLEX CAD.
