3D изображение

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

3DPicture

3D Модель > Расширенные > 3D Фрагмент > 3D изображение

Сборка (3D) > Сборка > 3D изображение

Клавиатура

Текстовое меню

<3I>

Операции > 3D изображение

В отличие от фрагмента, 3D изображение представляют собой оболочку трёхмерного объекта, без параметрических свойств и связей между элементами изображения. 3D изображение используются для создания трёхмерных сборочных конструкций. На базе 3D изображений невозможно создавать другие элементы, например, нельзя выбрать какую-либо грань такого объекта. Нельзя также использовать 3D изображения в булевых операциях и при построении 2D проекции, не работает для 3D изображения и команда Разборка.

В документ T-FLEX CAD можно добавить 3D изображения, хранящиеся в файлах следующих графических форматов: *.grb (файл T-FLEX CAD), *.wrl (файл формата VRML), *.iv (файл формата Open Inventor), *.x3d, *.tf3d, *.3ds, *.ply, *.obj, *.stl, *.dxf, *.dwg, *.3mf, *.glb, *.gltf, *.nwd.

Для сохранения 3D изображения в составе документа T-FLEX CAD, содержащего 3D модель, необходимо в параметрах этого документа, на закладке Сохранение установить параметр Сохранять 3D изображение. Для сохранения 3D изображения в отдельном файле в форматах *.iv, *.wrl, *.3d, *.ply, *.obj, *.stl, *.3mf, *.glb, *.gltf следует воспользоваться командой Файл > Экспорт.

Следует помнить, что при хранении 3D изображения внутри файла T-FLEX CAD существенно увеличивается объём занимаемого на диске пространства. Размер 3D изображения, в свою очередь, зависит от плотности сетки, установленной в параметрах документа на момент создания изображения.

При вызове команды вам становятся доступны следующие опции:

3DPictureSelect

<Q>

Выбрать исходную 3D картинку

NodeFragment

<F>

Выбрать 2D фрагмент

SelectSourceLCS2

<S>

Выбрать или создать систему координат привязки

SelectSourceLCS

<T>

Выбрать или создать заново целевую систему координат

ProjectionSelectFile

<O>

Выбрать файл

PastePrevious

<R>

Повторить предыдущее 3D изображение

PasteInfinite

<I>

Бесконечный повтор вставки 3D изображения

Для вставки 3D изображения в сборку необходимо выполнить следующие действия:

1. Выбрать 3D изображение.

Выбор выполняется тремя способами:

нанесение нового 3D изображения (опция ProjectionSelectFile);

выбор уже нанесённого 3D  изображения (опция 3DPictureSelect).

выбор уже нанесённого 2D фрагмента и использование его 3D модели (опция NodeFragment).

2.Выбрать или создать исходную систему координат 3D изображения (опция SelectSourceLCS2). По умолчанию используется система координат внешней модели, заданная при её создании.

3.Выбрать или задать заново целевую систему координат (опция SelectSourceLCS).

4.Задать параметры 3D изображения (необязательное действие).

5.Завершить нанесение 3D изображения (AutomenuOk1 в автоменю или окне параметров).

Файлы изображений можно выбирать как из библиотеки T-FLEX CAD, так и просто из папки на диске.

В выпадающем списке опции ProjectionSelectFile можно выбрать один из трёх вариантов источника 3D изображения и использовать список предыдущих файлов.

3DPicture1

При выборе варианта Выбрать и сделать вложенным добавленное 3D изображение будет храниться в файле текущего документа, а не во внешнем файле.

Вариант Выбрать вложенный документ, появляется только для файлов, имеющих вложенные документы.

Имя выбранного файла/внутреннего документа отображается в окне параметров команды. Серое (недоступное для редактирования) поле, расположенное чуть ниже, является информационным и показывает абсолютный путь на файл, из которого берётся картинка.

clip7558

Если нажать на кнопку справа от пути файла уже после выбора пути к файлу, появится выпадающий список:

213DPicture2

Первые три пункта такие же, как в опции ProjectionSelectFile.

Опция Сделать внешним позволяет выгрузить вложенное изображение во внешний файл. Опция Очистить позволяет быстро удалить путь к файлу.

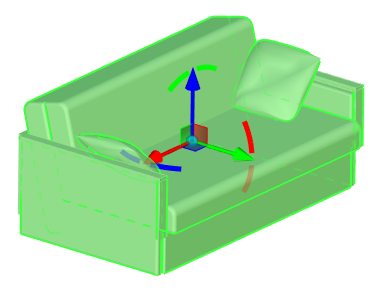

После добавления 3D изображения появляется манипулятор, позволяющий изменять положение создаваемого изображения в пространстве. По умолчанию начало координат манипулятора расположено в центре охватывающего параллелепипеда. При необходимости можно изменить положение манипулятора при помощи опции SelectSourceLCS2 Выбрать или создать исходную систему координат. В отличии от создания 3D фрагмента исходную систему координат 3D изображения нельзя привязать к самому изображению, т.к. изображение не имеет геометрических данных. В остальном процесс выбора/создания исходной и целевой систем координат аналогичен подобному процессу при вставке 3D фрагментов. Этот процесс подробно описан в разделе Преобразования 3D элементов.

При создании 3D изображения нельзя задать значения внешних переменных. Вставка 3D изображения происходит с теми значениями переменных, которые заданы в файле чертежа 3D изображения на момент его сохранения.

213DPicture1S

Вкладка Преобразования

Изменения положения (перемещения и повороты) отображаются в окне параметров во вкладке Преобразования. При необходимости можно задать точное значение для любого преобразования в списке.

213DPicture3

Вкладка Масштабирование

В окне параметров можно указать масштаб 3D изображения. Масштаб может быть однородный по всем осям или задаваться для каждой оси отдельно. Для задания неоднородного масштаба надо снять флаг Однородный масштаб.

clip7566

clip7567

Вкладка Опции

Во вкладке Опции можно установить флаг Создать внутренний документ. При установленном флаге файл изображения сохраняется в текущем документе. Это позволяет увеличить скорость загрузки данных. В противном случае при открытии документа система обращается к внешнему файлу изображения.

clip7568

Задание материала покрытия

К 3D изображениям можно применять материалы покрытий. Существует два способа: Первый способ - применить материал покрытия к 3D изображению с помощью функции drag’n’drop. Для этого необходимо открыть окно Материалы и использовать материал покрытия из списка материалов модели или из библиотеки Покрытия.

Второй способ – выбрать материал покрытия в окне параметров 3D изображения. Для этого нужно нажать в автоменю кнопку Parameters и на закладке Общие в поле Источник выбрать из выпадающего списка пункт Из документа. После этого становится доступным поле Покрытие, в котором можно выбрать необходимый материал. Этот материал будет использоваться в качестве материала покрытия тела.

213DPicture8

Важно помнить, что материал покрытия может быть применён только для всего 3D изображения в целом, т.к. оно представляет собой единый объект.

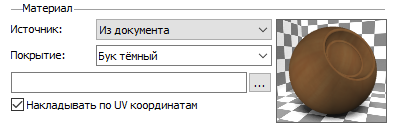

В параметрах 3D изображений доступна опция Накладывать по UV координатам. Опция позволяет накладывать материал по UV координатам, которые хранятся в файле 3D изображения.

213DPicture9

Дополнительная информация

Для вставляемого 3D изображения можно указать единицы измерения, после чего его размер будет автоматически пересчитан. Эта функция полезна для форматов, при добавлении которых не передаются сведения об исходных единицах измерения изображения. При этом система будет использовать в качестве исходных единицы, заданные в команде Параметры документа, закладка 3D.

Основные темы в этом разделе:

Редактирование 3D изображений

Параметры 3D изображений

См. также:

Вставка 3D изображения по 2D фрагменту
