Трубопровод, Провод/кабель, Воздуховод

Предыдущая страницаВ началоСледующая страница

3D геометрия труб, проводов/кабелей, воздуховодов создаётся одной и той же командой в разных режимах. Режимы отличаются типами доступных для выбора точек подключения, трасс и фитингов.

Например, воздуховоды могут быть построены только на соответствующем им типе трасс, и соединяться только с другими воздуховодами. Это сделано для исключения ошибок в случаях, когда в сборке существует сразу несколько типов коммуникаций.

Элементы без назначенного типа могут быть соединены с любыми коммуникациями, в том числе фитингами.

Подробную информацию о задании типов коммуникаций можно найти в разделе Типы соединений.

Для создания коммуникаций без назначенного типа используется команда:

Пиктограмма

Лента

Pipeline

3D Модель > Операции > Трубопровод

Клавиатура

Текстовое меню

<3PI>

Операции > Трубопровод

Команда включает в себя элементы начал, концовок и соединений от разных типов коммуникаций.

Для создания коммуникаций определённого типа используется эта же команда в соответствующем режиме:

В режиме RoutingLiquid19x19 Трубопровод:

Пиктограмма

Лента

PipeLiquid20x20

Коммуникации > Трубопровод

Клавиатура

Текстовое меню



Сервис > Коммуникации > Трубопровод > Трубопровод

В режиме RoutingElectric19x21 Электропровод:

Пиктограмма

Лента

PipeElectric40x40

Коммуникации > Провод, кабель

Клавиатура

Текстовое меню



Сервис > Коммуникации > Электропровод > Провод, кабель

В режиме RoutingAir19x19 Вентиляция:

Пиктограмма

Лента

PipeAir20x20

Коммуникации > Воздуховод

Клавиатура

Текстовое меню



Сервис > Коммуникации > Вентиляция > Воздуховод

Далее в главе приведено общее описание функциональности команд без разделения на типы коммуникаций. Независимо от выбранного режима результирующая операция называется Pipe20x20 Трубопровод.

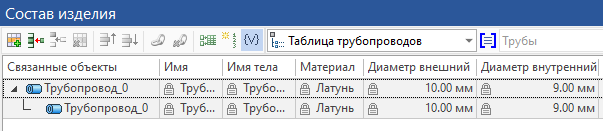

Для работы с трубопроводами предназначен тип состава изделия Таблица трубопроводов.

Trub1

Пример создания коммуникации

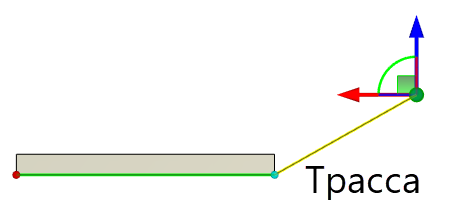

В этом разделе приведён общий случай создания коммуникации типа трубопровод. Для создания трубопровода сначала надо создать его траекторию с помощью команды Route20x20 Трасса. Кроме того, траектория может быть задана ребром, 3D профилем или другим элементом проволочной геометрии.

3PI4

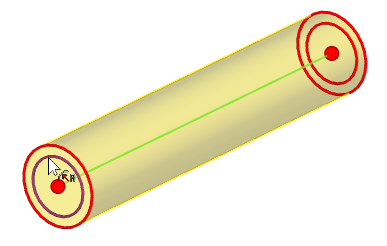

Форма и размеры профиля трубы задаются без дополнительных 2D построений. Они определяются в окне параметров после вызова команды.

Имеется возможность построить трубу, как по всей длине трассы, так и на её ограниченном участке.

3PI5

Для задания операции необходимо выполнить следующие действия:

1.Выбрать 3D кривую, которая задаёт траекторию движения профиля.

2.Задать границы трубопровода (необязательное действие).

3.Задать параметры операции (тип профиля, концовки и соединения, размеры и т.д.).

4.Подтвердить создание операции AutomenuOk1 <Ctrl>+<Enter>.

Основные темы в этом разделе:

Автоменю трубопровода

Траектория трубопровода

Начало и конец трубопровода

Основные параметры трубопровода

Форма поперечного сечения трубопровода

Редактор стандартов трубопровода

Ориентация профиля трубопровода

Стандартные участки трубопровода

Конфигурация библиотек стандартных участков трубопровода

Элементы врезки в трубопровод
