Линейный массив 3D элементов

Вызов команды:

Команда предназначена для создания массивов путем размещения копий исходных объектов вдоль одного, двух или трёх направляющих векторов.

Общие правила создания операции описаны в разделе виды массивов 3D элементов.

Для создания линейного массива после вызова данной команды необходимо выполнить следующие действия:

1.Выбрать тип создаваемого массива ( массив элементов построения, массив операций, массив тел, массив граней, массив фрагментов);

2.Выбрать исходные объекты массива;

3.Задать направляющий вектор в первом прямом направлении;

4.Задать количество копий, шаг и длину в первом прямом направлении;

5.Задать количество копий в первом обратном направлении (необязательное действие);

6.Аналогично трём предыдущим пунктам задать направляющий вектор и параметры массива во втором и/или третьем направлениях (необязательное действие);

7.Задать схему размещения и сдвиг на полшага (необязательное действие).

8.Задать ограничения и исключения (необязательное действие);

9.Задать дополнительные параметры массива (необязательное действие);

10.Подтвердить создание массива ( в автоменю или окне параметров).



Окно параметров команды помимо вкладок Основные параметры (выбор типа массива, исходных объектов и схемы размещения), Ограничения, Исключения и Дополнительно содержит три однотипных вкладки:

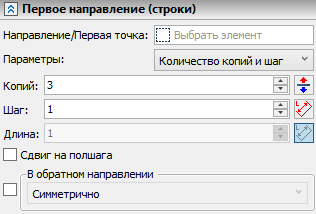

•Первое направление (строки);

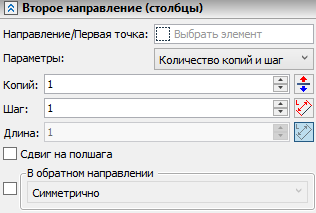

•Второе направление (столбцы);

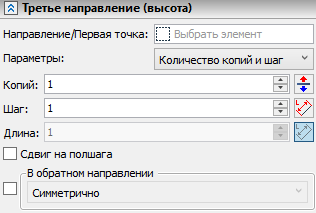

•Третье направление (высота).

Эти три вкладки содержат одинаковый набор параметров для каждого направления, описанный ниже. Геометрический смысл данных параметров описан в разделе виды массивов 3D элементов.

Для создания массива нужно обязательно задать Направление, а также количество Копий, Шаг и Длину в Первом направлении (строки). Среди трёх последних параметров пользователем задаются только любые два, а третий вычисляется на их основе автоматически.



Вектор направления задаётся после активации поля Направление/Первая точка на вкладке соответствующего направления. Данные поля взаимосвязаны со следующими опциями автоменю:

Активация поля в окне параметров активирует соответствующую опцию автоменю и наоборот. В результате на панели фильтров становятся доступны фильтры выбора точек и направлений, после чего можно выбрать желаемый объект в 3D сцене или дереве модели. Тип выбранного объекта (в виде иконки), его имя, а для геометрических элементов также имя родительской операции, отображаются в поле Направление/Первая точка.

При выборе направления, никакого дополнительного выбора не требуется.

При выборе точки, ниже поля Направление/Первая точка на вкладке соответствующего направления дополнительное появляется поле Вторая точка. Поля Вторая точка взаимосвязаны со следующими опциями автоменю:

Активация поля в окне параметров активирует соответствующую опцию автоменю и наоборот. В результате на панели фильтров становятся доступны фильтры выбора точек, после чего можно выбрать желаемый объект в 3D сцене или дереве модели. Тип выбранного объекта (в виде иконки), его имя, а для геометрических элементов также имя родительской операции, отображаются в поле Вторая точка.

В результате массив строится по направлению от первой ко второй точке. Независимо от того, как задано направление (одним объектом или двумя точками), его можно сменить на противоположное с помощью кнопки Развернуть, расположенной справа от поля Копий.



Можно Очистить выбор отдельно в каждом из полей Направление/Первая точка и Вторая точка с помощью кнопки в правой части поля, либо сразу в обоих полях соответствующего направления с помощью одной из следующих опций автоменю:



Ниже полей выбора направления в окне параметров расположен выпадающий список Параметры, в котором можно выбрать одно из следующих сочетаний параметров массива:

•Количество копий и шаг;

•Общая длина и шаг

•Количество копий и общая длина.

В зависимости от выбранного сочетания будут доступны для редактирования только два из трёх расположенных ниже полей (Копий, Шаг и Длина), а значение в третьем поле будет вычисляться автоматически.

По умолчанию даже при выборе сочетания параметров, подразумевающего ввод длины пользователем, поле Длина неактивно, т.к. включена опция, автоматически приравнивающая длину массива в данном направлении к длине вектора этого направления. Эту опцию можно отключить с помощью кнопки По вектору, расположенной справа от поля Длина. Аналогичная кнопка, приравнивающая Шаг к длине вектора направления, есть справа от поля Шаг. Применение данных опций для Длины и Шага одновременно  в одном и том же направлении невозможно.



Ниже поля задания длины в окне параметров находится флаг Сдвиг на полшага.

Подробная информация о данной опции доступна в разделе Схема размещения и сдвиг на полшага в массивах 3D элементов.



В самой нижней части каждой из вкладок направлений в окне параметров команды находится флаг В обратном направлении, совмещённый с выпадающим списком. Выпадающий список содержит две опции: Симметрично и Значение. По умолчанию флаг снят и копии в данном направлении (строки, столбцы и высота) создаются только в одну сторону от исходного объекта (прямое направление). Если установить данный флаг, по умолчанию применяется опция Симметрично (количество копий в обратном направлении приравнивается к количеству копий в прямом направлении). При выборе опции Значение ниже появляется поле ввода количества Копий в обратном направлении.

Более подробная информация об обратном направлении массива доступна в разделе виды массивов 3D элементов
