Дополнительные параметры массива 3D элементов

Дополнительные параметры всех массивов устанавливаются на вкладке Дополнительно окна параметров соответствующей команды. То, какие параметры доступны в данном разделе, зависит от типа массива.

Для массивов элементов построения, операций и тел доступны следующие опции:

Включать исходную операцию (для массивов элементов построения и операций).
Если флаг установлен, то исходные объекты включается в массив. Параметры, установленные для массива (цвет, материал) распространяются и на исходные объекты массива.

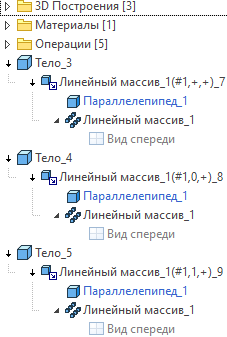

Разделять на тела (для массивов тел и операций).
При установке данного флага включается режим разделения массива на отдельные тела (каждая копия массива автоматически превращается в новое тело).

Объединять результат (для массивов тел и операций).
Установка данного флажка включает режим объединения копий массива с помощью булевой операции сложения.

Переключатель Включать в структуру изделия доступен для разных типов массивов, но актуален только для массивов на основе 3D фрагментов. Он определяет, что будет заноситься в спецификацию:

•Всегда исходный
В спецификацию включается только исходный фрагмент, вне зависимости от параметров массива. Результаты создания массива в спецификации не учитываются;

•Результаты массива
В спецификацию включаются именно результаты массива. В зависимости от состояния флага Включать исходную операцию это либо только все копии массива (когда флаг установлен), либо копии массива и исходный объект (когда флаг снят).



Дополнительные параметры массива граней отличаются от параметров других массивов:

Доступны флаги, установка которых активирует одноимённые режимы

•Копирование на одну грань

•Продлевать поверхности

•Проверять пересечение с другими гранями

•Не проверять границы тела (установлен по умолчанию)

Подробная информация о данных режимах доступна в разделе Типы массивов 3D элементов.
