Привязка к 3D элементам массива

Предыдущая страницаВ началоСледующая страница

При изменении количества копий любого массива добавление или удаление элементов происходит непосредственно перед последней копией массива в данном направлении. Идентификация геометрических составляющих элементов граничных строк, столбцов и высот массива (первых и последних в любом направлении) при этом не меняется.

В результате любая операция, созданная на элементе первой или последней строки/столбца/высоты массива сохраняется при любом изменении его размерности. Например, сглаживание рёбер, созданное на элементе последней строки массива тел или операций, будет выполняться корректно как при увеличении, так и при уменьшении числа строк массива.

Создание операций на "внутренних" копиях массива может привести к возникновению ошибок генерации при уменьшении размерности массива.

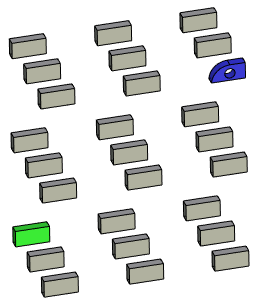

16S.Snap1

Скругление и Отверстие привязаны к элементу массива,
являющемуся последним во всех трёх направлениях (выделен синим). Исходный элемент массива выделен зелёным

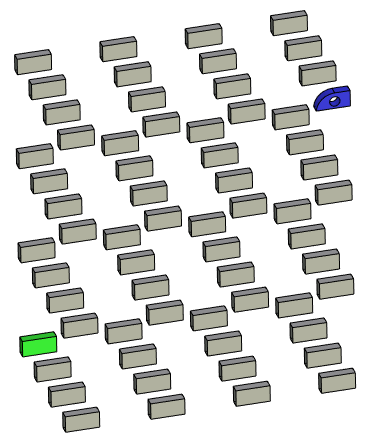

16S.Snap2

Результат увеличения количества элементов в массиве

16S.Snap3

Результат уменьшения количества элементов в массиве
