Уклон граней

Вызов команды:

Данная операция позволяет отклонять одну или несколько выбранных граней на заданный угол с автоматической коррекцией смежных граней. Для каждой уклоняемой грани можно задавать свой угол уклона. Уклон граней можно использовать, к примеру, при проектировании деталей, изготовляемых методом литья под давлением. Добавление уклонов в деталь позволяет обеспечить извлечение детали из матрицы.

Методы создания уклона граней

В операции предусмотрены различные методы формообразования уклоняемой грани:

• Стандартный

• По смещению

• По кривой

• По поверхности

Метод формирования уклона выбирается из выпадающего списка параметра Метод.

Метод формирования уклона По смещению может быть установлен автоматически при включении опции выбора грани смещения.

По умолчанию используется стандартный метод уклона граней. Он позволяет построить поверхность уклона, точно следующую форме исходной поверхности и заданному углу уклона.

В ряде случаев стандартный метод не позволяет создать требуемый уклон. В таких ситуациях можно использовать методы По кривой и По поверхности. Эти виды уклона менее строго следует форме исходной уклоняемой грани, что позволяет построить уклон в тех случаях, когда стандартный метод уклона не работает. Методы По кривой и По поверхности отличаются способом разрешения неопределённости при создании поверхности уклона. В первом случае для построения уклона используется касательная к кривой неподвижного ребра, а во втором – нормаль к уклоняемой поверхности. Уклоны по кривой и по поверхности обычно применяются для придания детали более эстетического вида.

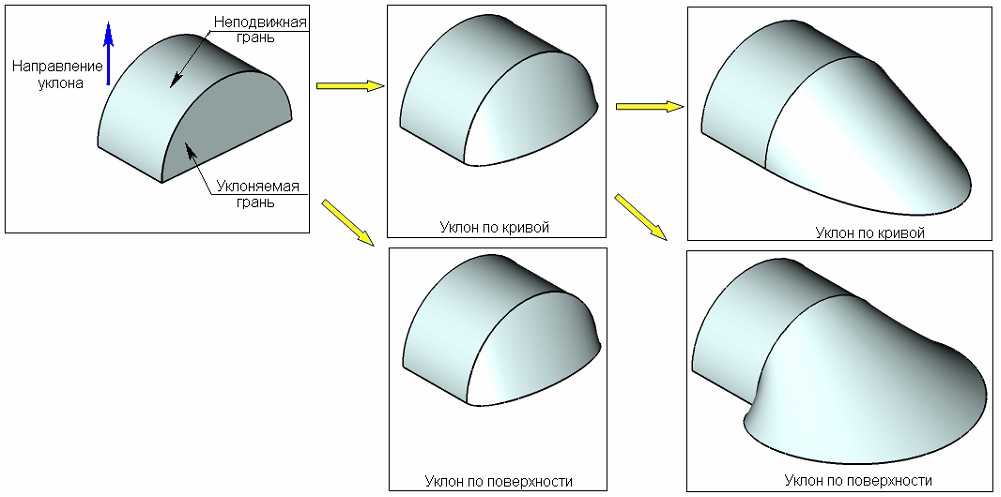

Во многих случаях методы По кривой и По поверхности дают одинаковое решение. Например, в примере на рисунке ниже разница между этими методами заметна только при повторном применении уклона.

Создание уклона граней

После вызова команды для создания уклона (кроме ступенчатого уклона и уклона по смещению) необходимо:

1.Указать направление уклона;

2.Задать требуемое количество пар неподвижная линию/уклоняемая грань;

3.Задать угол уклона (или набор углов уклона при уклонении нескольких граней);

4.Выбрать метод уклона (при необходимости);

5.Задать при необходимости дополнительные параметры (способ заделки стыков между уклоняемыми и неуклоняемыми гранями; между гранями, уклоняемыми на разные углы);

6.Завершить создание операции с помощью .

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Основные темы в этом разделе:

•Направление, уклоняемый и неподвижный элементы Уклона граней

•Величина Уклона граней

•Обработка стыков Уклона граней

•Ступенчатый Уклон граней

•Редактировать Уклон граней

•Дополнительные возможности Уклона граней
