Режим планировки при применении преобразований к 3D фрагменту

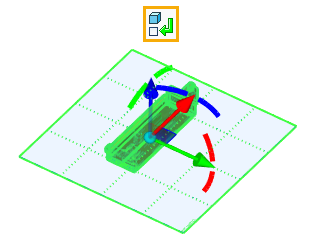

В автоменю команд вставки и редактирования 3D фрагментов в процессе применения преобразований к фрагменту доступна следующая опция:

Если положение 3D фрагмента не зависит от положения 2D фрагмента, то данная опция ни на что не влияет.



Если же положение 3D фрагмента зависит от положения 2D фрагмента (т.е 3D фрагмент имеет привязку по РП), то данная опция активна по умолчанию, и от её состояния зависит, изменятся ли положение и ориентация связанного 2D фрагмента при ручном применении преобразований к 3D фрагменту. Пока она активна, ручные перемещение и поворот 3D фрагмента с помощью манипуляторов преобразований остаётся возможным только в плоскости привязки. Остальные манипуляторы преобразований скрываются. Преобразования, применённые к 3D фрагменту, когда эта опция активна, автоматически применяются и к связанному 2D фрагменту. Преобразования, применённые к 3D фрагменту, когда эта опция не активна, не применяются к связанному 2D фрагменту.

При применении отдельной команды Преобразования к 3D фрагменту с привязкой по РП режим планировки активен всегда, и опция его включения/отключения отсутствует в автоменю.

См. также:

•Автоматическая вставка 3D фрагмента по 2D фрагменту

•Ручная вставка 3D фрагмента по 2D фрагменту без использования планировки

•Ручная вставка 3D фрагментов по 2D фрагментам с использованием планировки
