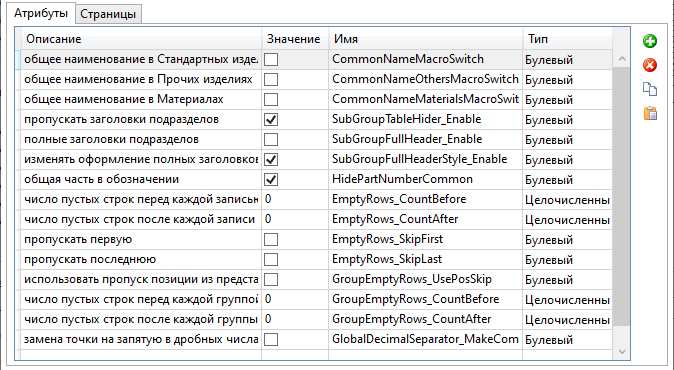

В данной вкладке параметров генератора отчётов отображается список управляемых пользователем атрибутов макроса, содержащегося в файле шаблона отчёта. Значения атрибутов влияют на итоговый вид таблицы отчёта.
Для выбора атрибута в списке нажмите
на его строке. Кнопки справа от списка позволяют
Добавить
Удалить,
Копировать или
Вставить атрибут.
Для каждого атрибута в списке отображаются следующие параметры:
•Описание
Краткое текстовое описание в произвольной форме.
•Значение
Формат значения зависит от типа атрибута (см. ниже).
•Имя
Имя атрибута в том виде, в каком оно прописано в макросе шаблона отчёта.
•Тип
Тип данных атрибута:
oСтроковый
Значение атрибута представляет собой произвольный набор символов и вводится с клавиатуры.
oЦелочисленный
Значение атрибута представляет собой целое число и вводится с клавиатуры.
oДействительный
Значение атрибута представляет собой действительное число и вводится с клавиатуры.
oБулевый
Атрибут может иметь одно из двух значений - 1 (включено) или 0 (выключено), переключение между которыми осуществляется установкой/снятием флага.
Для изменения параметра нажмите на его ячейке.
Набор используемых атрибутов зависит от выбранного шаблона отчёта.
Для стандартных шаблонов спецификаций доступны следующие атрибуты:

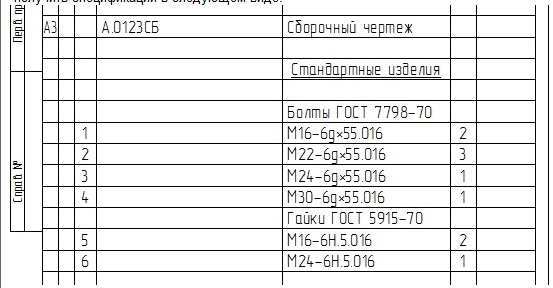

•CommonNameMacroswitch - при значении 1 в разделе Стандартные изделия будет формироваться общее наименование фрагментов, что позволяет избежать дублирования данных:
•CommonNameOthersMacroSwitch - при значении 1 в разделе Прочие изделия будет формироваться общее наименование фрагментов.
•CommonNameMaterialsMacroSwitch - при значении 1 в разделе Материалы будет формироваться общее наименование фрагментов.
•SubGroupTableHider_Enable - позволяет пропускать заголовки подразделов.
•SubGroupFullHeader_Enable - позволяет отображать/скрывать полные заголовки подразделов.
•SubGroupFullHeaderStyle_Enable - позволяет переключать оформление полных заголовков подразделов.
•HidePartNumberCommon - позволяет отображать/скрывать общую часть в обозначении.
•EmptyRows_CountBefore и EmptyRows_CountAfter - значение задаёт количество пустых строк до/после каждой записи таблицы.
•EmptyRows_SkipFirst и EmptyRows_SkipLast - при значении 0 пустые строки, заданные атрибутом EmptyRows_CountBefore/EmptyRows_CountAfter, будут выводиться для всех записей. При значении, отличном от 0, для первой/последней записи в разделе пустые строки добавляться не будут.
•GlobalEmptyRows_UsePosStep - позволяет использовать шаг позиции из представления для вычисления пустых строк.
•GroupEmptyRows_UsePosSkip - позволяет использовать пропуск позиции из представления для вычисления пустых строк.
•GroupEmptyRows_CountBefore - задаёт число пустых строк перед каждой группой.
•GroupEmptyRows_CountAfter - задаёт число пустых строк после каждой группы.
•GlobalDecimalSeparator_MakeComma - позволяет заменять точки на запятую в дробных числах.
•GlobalFooterRows_Count - задаёт число пустых строк в конце отчёта.
•GlobalFooterRows_MergeCells - задаёт диапазон столбцов, которые будут объединены в пустых строках, добавленных с помощью предыдущего атрибута. Диапазон указывается в формате: 3-4. Нумерация столбцов начинается с нуля.
Часть вышеперечисленных атрибутов также доступна для других шаблонов отчёта.
Для таблицы исполнений дополнительно доступны следующие атрибуты:
•HideHeader - при значении 0 над таблицей будет дополнительно выводиться её название.
•GlobalVariableToleranceLettersOn - позволяет отображать поле допуска для значений переменных (если поле задано в параметрах переменной).
•GlobalVariableToleranceDeviationOn - позволяет отображать отклонения поля допуска для значений переменных (если отклонения заданы в параметрах переменной).

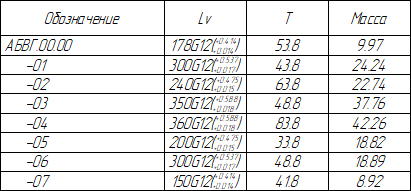

•GlobalVariableToleranceCommaSeparator - позволяет заменять точки на запятую в дробных значениях отклонений:
В пользовательских шаблонах, а также в шаблонах дополнительных приложений, могут использоваться другие атрибуты, не описанные в данной главе.
