Набор параметров генератора отчётов

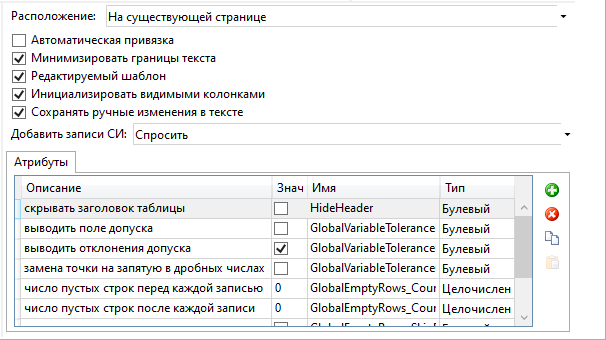

В правой нижней части вкладки Отчёты окон Типы состава изделия и Параметры состава изделия можно задать следующие параметры генератора отчётов, выбранного в списке выше.

Расположение:

•В новом документе.
При создании отчёта система автоматически создаёт новый документ с именем, указанным в поле Файл отчёта в параметрах отчёта, и размещает таблицу отчёта на страницах этого документа.

•На новой странице.
При создании отчёта система автоматически создаёт в текущем документе новые страницы и размещает на них таблицу отчёта.

•На существующей странице.
При создании отчёта он либо размещается на текущей странице автоматически (если включена опция Автоматическая привязка), либо необходимо вручную указать его положение на любой из имеющихся страниц текущего документа.

Формат имени страниц

Данная опция доступна, если выбрано расположение На новой странице. В общей форме формат имени выглядит следующим образом:

«Название спецификации» {#o} Лист {#p}

Для каждой страницы:

{#o} – будет заменено на номер спецификации данного типа.

{#p} – будет заменено на номер страницы данной спецификации.

Автоматическая привязка

Данная опция доступна, если выбрано расположение На существующей странице. Установленный флаг включает режим автоматической привязки таблицы отчёта к узлам с именами «BOM1», «BOM2».

Имя узла задаётся в команде редактирования узла.

Привязка работает только при условии, что на одной странице существуют оба именованных узла. В стандартных форматках такие узлы существуют по умолчанию.

Если узлы с указанными именами на текущей странице не найдены, то система выдаёт сообщение и переходит в режим ручного ввода точки привязки для таблицы отчёта.

При ручном вводе точки привязки необходимо указать положение левого верхнего угла прямоугольника, выделяемого для таблицы.

Минимизировать размеры текста

Данная опция доступна, если выбрано расположение На существующей странице и отключена Автоматическая привязка. При установленном флаге система автоматически определяет необходимую высоту ограничивающего прямоугольника таблицы отчёта, в зависимости от числа строк в отчёте.

Редактируемый шаблон

Если данный флаг установлен, то при расположении отчёта На существующей странице можно использовать команду Редактировать шаблон отчёта. В противном случае, изменения, внесённые с помощью данной команды, не будут сохранены. При расположении отчёта На новой странице или В новом документе такие изменения не сохраняются независимо от состояния данного флага. При установленном флаге ниже доступна опция Инициализировать видимыми колонками.

Инициализировать видимыми колонками

Данная опция доступна, если выше установлен флаг Редактируемый шаблон. Она предназначена для использования с шаблонами, содержимое которых может автоматически меняться в зависимости от набора данных, выводимых в отчёт. Такие шаблоны создаются с соблюдением специфических правил, описанных в главе Шаблон отчёта с переменным набором колонок. Например, при создании таблицы исполнений шаблон может содержать разную номенклатуру столбцов в зависимости от того, значения каких переменных пользователь желает вывести в отчёт. При использовании данной опции отчёт будет содержать все видимые колонки соответствующего состава изделия, кроме служебных.

Сохранять ручные изменения в тексте

Если данный флаг установлен, то при ручном редактировании содержимого ячеек таблицы отчёта на чертеже они теряют связь с соответствующими колонками состава изделия и в дальнейшем сохраняют значения, отредактированные вручную. Если отключить данную опцию, то после обновления таблицы значения, отредактированные вручную, будут заменены на значения из состава изделия.

Добавлять записи СИ

Если шаблон отчёта содержит какие-либо записи состава изделия, эти записи можно добавить в текущий документ при создании отчёта. Таким образом можно, например, включать сами отчёты в состав изделия. Записи, добавленные из шаблона отчёта, удаляются при удалении этого отчёта. В выпадающем списке данного параметра доступны следующие опции:

•Спросить
Если в шаблоне есть записи, при создании отчёта появится диалоговое окно с вопросом: Добавить записи СИ из шаблона отчёта в текущий документ?



•Да
Записи будут добавляться всегда (при их наличии в шаблоне).

•Нет
Записи не будут добавляться никогда.

Под вышеперечисленными параметрами располагаются следующие вкладки:

•Атрибуты (доступна всегда)

•Страницы (доступна, если выбрано расположение На новой странице).
