Типы состава изделия |

|
Типы состава изделия |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Спецификации > Настройки > Типы состава изделия |
Клавиатура |
Текстовое меню |
<BY> |
Сервис > Отчёты/Спецификации > Типы состава изделия |
Тип состава изделия – это совокупность всех параметров состава изделия, сохранённая в отдельном файле. Тип состава изделия является прототипом при создании новых составов изделия в документе.
Команда Типы состава изделия предназначена для создания новых составов изделия и редактирования параметров уже существующих.
Кроме того, можно вызвать окно параметров для текущего состава изделия с помощью опции
на панели инструментов в окне
Состав изделия.

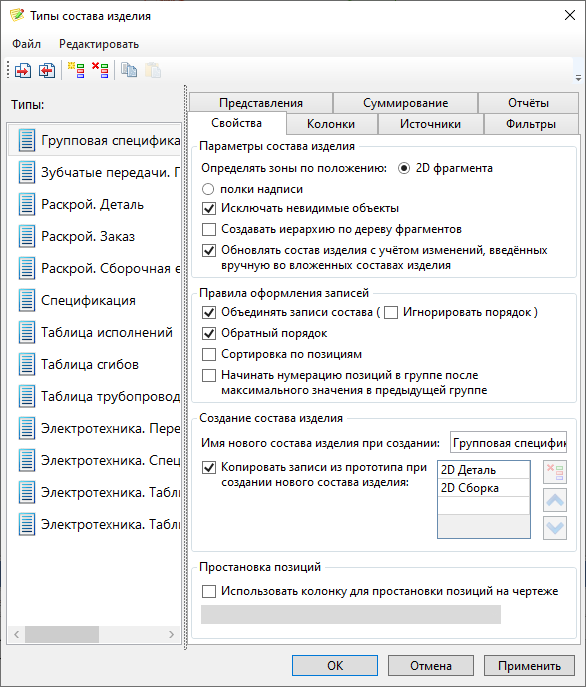

В левой части окна находится список существующих типов составов изделия. В правой части - вкладки с их параметрами.
Параметры типа состава хранятся во внешнем файле *.XML и дублируются в файле модели, в которой используется данный тип состава. Папка для хранения файлов с описанием состава изделия задаётся в команде Установки на закладке Спецификация в поле Папка типов состава изделия. По умолчанию это «C:\Program Files\T-FLEX CAD 17\Program\ProductStructs».
Если пользователь вносит изменения в параметры состава изделия или создаёт новый состав, папка автоматически переносится в «\Users\имя_пользователя\AppData\Local\Top Systems\T-FLEX CAD ….\Rus\ProductStructs». Составы изделия, сохранённые в эту папку, являются прототипами и могут быть использованы в любом документе T-FLEX CAD.
По умолчанию в новых документах содержится «базовый» состав изделия хранящийся в файле Default product structure.XML.
При открытии файлов со спецификацией созданных до 14 версии, все параметры, заданные в этой спецификации, учитываются в составе изделия и сохраняются в исходном файле в формате *.grb.
В верхней части окна Типы состава изделия находятся следующие иконки:
|
Открыть тип из файла |
Считывает описание типа состава изделия из XML файла.
|
Сохранить параметры как тип |
Сохраняет описание типа состава изделия в XML файл.
|
Новый тип |
Создаёт новый тип на основе «пустого прототипа». Т.е. параметры такого типа изначально будут не заполнены.
|
Удалить тип |
Удаляет текущую запись из списка типов состава изделия.
|
Копировать тип |
Копирует параметры текущего типа в списке состава изделия.
|
Вставить тип |
Создает новый тип состава изделия на основе скопированных параметров – колонок, группировок, сортировок, представлений и т.д.
Для переименования типа состава изделия нажмите
на имени и введите текст.
При создании спецификации на основе прототипа, кроме параметров состава изделия, используются параметры, заданные в прототипе спецификации. Параметры в прототипе спецификации могут отличаться от параметров состава изделия. В этом случае полученная спецификация будет отличаться от спецификации, представленной в окне Состав изделия, т.к. после применения параметров состава изделия, к ней будут применены параметры из прототипа спецификации.
Правая часть окна
Типы состава изделия содержит те же вкладки, что и правая часть окна
Параметры состава изделия:
