Источники данных для состава изделия

В качестве записей состава изделия можно использовать любые объекты чертежа и 3D модели. Можно выбрать типы объектов для внесения в состав изделия и задать условия для их отбора. Отобранные объекты будут выступать в качестве источников данных.

Например, в состав изделия могут автоматически вноситься данные по всем созданным в текущем документе трубопроводам.

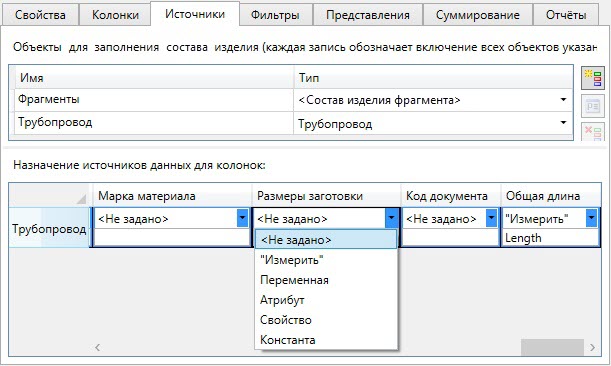

Для этой цели используется вкладка Источники окон Типы состава изделия и Параметры состава изделия.

Вкладка разделена на две части:

•Объекты для заполнения состава изделия
Список источников данных.

•Назначение источников данных для колонок
Список данных каждого объекта, используемых для заполнения конкретных колонок состава изделия.

Объекты для заполнения состава изделия

Каждая строка списка соответствует определённому источнику данных. Для каждого источника отображаются следующие параметры:

•Имя
Название источника. В качестве имени может быть введен с клавиатуры любой произвольный набор символов.

•Тип
Тип объектов, используемых в качестве источника. В выпадающем списке данного параметра доступны все основные типы 2D и 3D элементов, а также следующие специальные источники:

o<Состав изделия фрагмента>
Данный источник используется по умолчанию для спецификации. Он обеспечивает передачу данных из состава изделия, созданного в документе фрагмента, в текущий состав изделия.

o<Исполнения>
Автоматически обновляемая база, содержащая данные обо всех исполнениях текущего документа.

o<Таблица сгибов>
Автоматически обновляемая база, содержащая данные обо всех сгибах листового металла, созданных в текущем документе.

o<Таблица отверстий>
Автоматически обновляемая база, содержащая данные обо всех отверстиях, созданных в текущем документе.

o<Таблица трубопроводов>
Автоматически обновляемая база, содержащая данные о всех трубопроводах, созданных в текущем документе.

o<Из приложения>
Данный источник используется для составов изделий на основе элементов, созданных внешними приложениями.

Строки в списке можно выбирать с помощью . Справа от списка расположены кнопки следующих команд:

Добавить <Ctrl>+<N>
Создаёт новый источник и открывает диалог его свойств.

Свойства <F4>
Открывает диалог свойств выбранного источника.

Удалить <Del>
 Удаляет выбранный источник.

Вверх и Вниз
 Перемещают выбранный источник по списку.

Эти же команды, а также команды для копирования источников через буфер обмена, доступны в контекстном меню источника.

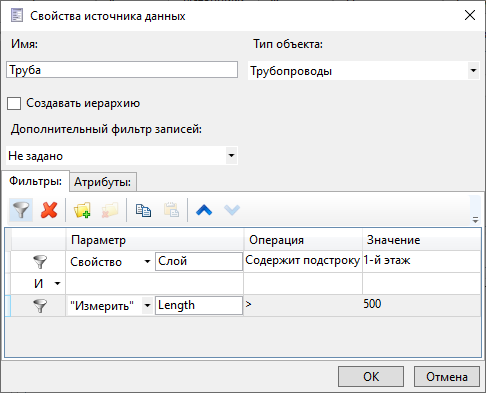

Свойства источника данных

В верхней части диалога можно задать следующие параметры источника данных:

•Имя

•Тип объекта

•Создавать иерархию
При установленном флаге записи на базе данного источника будут подчинены головной записи текущего состава изделия. Головной является запись, представляющая верхний уровень текущего документа.

В стандартных спецификациях головная запись создаётся автоматически. В составах других типов головную запись следует создать вручную с помощью команды Добавить запись <Ctrl>+<N>. При наличии нескольких записей, созданных вручную, на верхнем уровне состава, то в качестве головной будет выбрана запись, созданная первой.

•Дополнительный фильтр записей
Фильтры, используемые внешними приложениями. Например, фильтр Электротехнические изделия используется приложением T-FLEX Электротехника.

В нижней части диалога находятся следующие вкладки:

•Фильтры
Вкладка содержит список фильтров, применяемых к данному источнику. Фильтры предназначены для отбора объектов заданного типа, удовлетворяющих определённым условиям.
Подробная информация о работе с фильтрами доступна в главе Фильтры источников данных состава изделия.

•Атрибуты
Вкладка используется для работы с атрибутами, прописываемыми внешними приложениями.

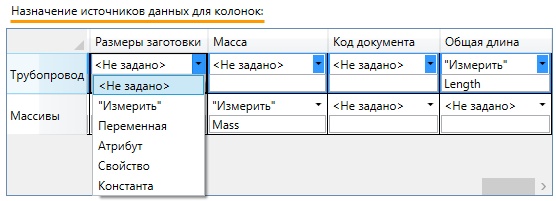

Источники данных для колонок

Для каждого источника, кроме <Состава изделия фрагмента>, можно указать данные, которые он будет передавать в колонки состава изделия. Для этого используется список Назначение источников данных для колонок.

Строки списка соответствуют источникам данных, выбранным выше. Столбцы списка, соответствуют колонкам текущего состава изделия. Для каждой пары колонка-источник можно задать, какой Параметр объекта-источника будет передаваться в колонку. Параметр задаётся так же, как и для фильтров источников. Отличие состоит лишь в том, что имя параметра вводится не справа от выпадающего списка типов параметров, а под ним. Колонка будет заполнена значением указанного параметра.

Дополнительно доступно заполнение колонки константой. При выборе параметра Константа в поле ниже необходимо ввести значение константы.



Если в свойствах колонки в выпадающем списке Заполнение данных выбран любой источник, кроме Данные поля фрагмента, переменная текущего документа или вручную, то при назначении источника для этой колонки на вкладке Источники рядом с выпадающим списком будет доступен флаг Заполнять данные с помощью генератора. При установленном флаге данные берутся из источника, выбранного в свойствах колонки, а ячейки этой колонки в окне Состав изделия будут иметь статус Заполняется с помощью генератора. При снятом флаге данные берутся из источника, выбранного в выпадающем списке рядом с флагом, а ячейки этой колонки в окне Состав изделия будут иметь статус Автоматическое поле.

Основные темы в этом разделе:

•Фильтры источников данных состава изделия
