T-FLEX CAD предоставляет удобные автоматизированные инструменты для подготовки стандартных и пользовательских спецификаций и отчётов.

Отчёты представляют собой гибкий механизм для работы с технической документацией. Этот механизм используется как для создания стандартных спецификаций, так и для создания собственных табличных форм отчётности на основе состава изделия. Таким образом, техническая документация T-FLEX CAD адаптируется для любой специфической отрасли.

Спецификация в T-FLEX CAD - таблица, содержащая данные о включённых в сборочный чертёж фрагментах. При необходимости документ может содержать одну и более спецификаций.

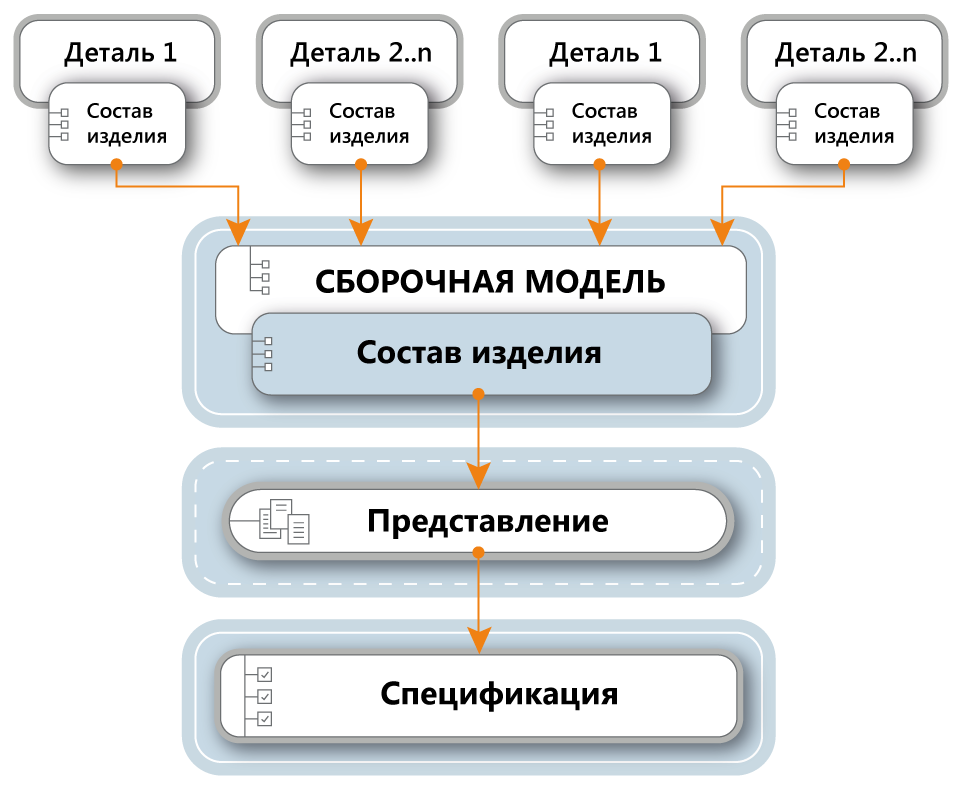

ProductStructureGeneral1-1

Данные для спецификации берутся автоматически из файлов фрагментов или вводятся пользователем вручную. В состав изделия кроме данных из фрагментов могут быть включены данные из других источников – 3D объектов или элементов чертежа.

Спецификация/отчёт создаётся на основе прототипа или шаблона отчёта.

Прототип спецификации – документ T-FLEX CAD, содержащий пустую спецификацию с заданными параметрами. Прототип спецификации описывает состав колонок и разделов создаваемой таблицы. Создание спецификация на основе прототипов использовалось в предыдущих версиях T-FLEX CAD.

Шаблоны отчётов – более гибкий механизм с большим количеством настроек. Использование шаблонов при работе со составом изделия предпочтительно, т.к. обладает рядом преимуществ.

Шаблон отчёта - GRB файл, в котором по определённым правилам описан формат спецификации и состав данных в нем. Таблицы и описание данных вставляются в параграф текст, который создаётся в шаблоне. Шаблон может содержать макросы для дополнительной обработки данных отчёта, например, вставка пустых строк.

Каждый макрос имеет набор атрибутов, значения которых могут быть заданы пользователем при создании отчёта. Отчёт формируется на основе состава изделия и шаблона отчёта.

Данные для отчётов и спецификаций отображаются в окне Состав изделия.

Состав изделия служит для подготовки данных для технической документации. Данные о составе и иерархии изделия могут быть внесены в состав изделия как вручную, так и автоматически. Для этих данных можно настроить правила сортировки, группировки и отображения в таблице. В составе изделия есть набор команд для простановки позиций, экспорта в Excel, создания отчётов и т.д.

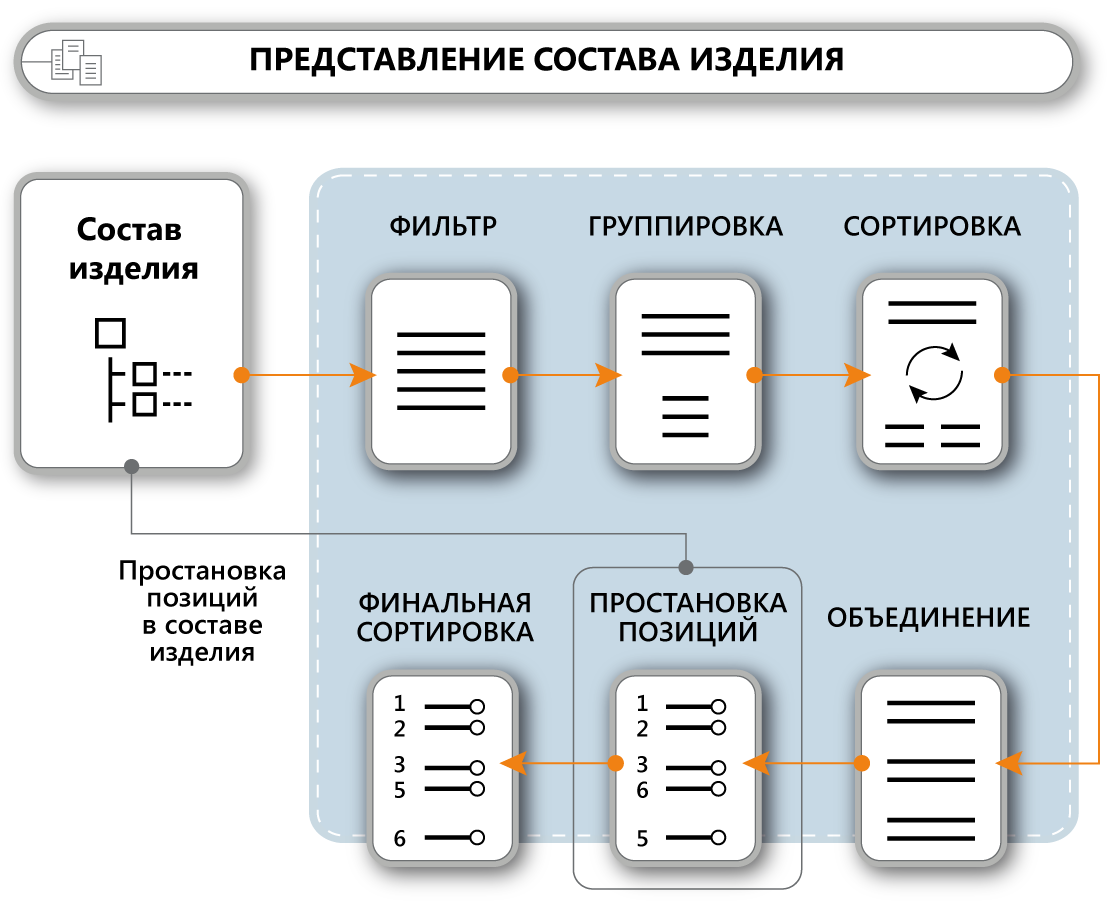

ProductStructureGeneral2-1

В T-FLEX CAD можно создавать собственные шаблоны – типы состава изделия. В типе задаётся набор параметров и колонок данных для подготовки однотипной документации. Типы включены в поставку, а также могут создаваться пользователем.

Состав изделия создаётся на основе типа состава изделия. Для одного изделия может быть создано несколько составов изделия. Каждый из них будет отображать различные данные для отчётов и спецификаций.

Основные темы в этом разделе:

Окно «Состав изделия»

Типы состава изделия

Параметры состава изделия

Создание отчёта/спецификации

Создание групповой спецификации

Список отчётов/спецификаций

Простановка позиций

Разделы спецификации

Включение в состав изделия

Пример создания спецификации и простановки позиций

Создание шаблона отчёта

Спецификация предыдущих версий

См. также:

Сохранение состава изделия в T-FLEX DOCs
