Простановка позиции

Вызов команды:

Команда предназначена для нанесения позиций сборочного чертежа.

После вызова команды в автоменю находятся три опции:

Если пиктограмма находится в нажатом состоянии, то на экране появляется окно Состав изделия.

Существует два способа простановки позиций после вызова команды:

1)Нужно выбрать запись в окне Состав изделия. Появится полка надписи, относящаяся к этой записи. Соответствующий ей фрагмент подсвечивается в 2D и в 3D окне. Затем нужно выбрать точки привязки полки надписи в одном из окон.

Номер позиции выбранной записи заносится в поле Текст в окне параметров надписи автоматически.

Подробное описание создания надписи можно найти в разделе Надписи.

Параметры По умолчанию для обычных надписей, позиций состава изделия и обозначения линий сгиба хранятся в системе раздельно.

2) Во втором случае необходимо выбрать объект на чертеже. Появится полка надписи, которая соответствует записи об этом объекте, для неё нужно указать расположение. В данном случае отображение окна состава изделия не является обязательным.

Команда Проставить позиции обеспечивает связь между записью состава изделия и проставленной на чертёж надписью позиции (полкой надписи).

Это значит, что при любых изменениях сборочного чертежа или состава состава изделия, которые приводят к изменению номеров позиций, позиции, проставленные на сборочном чертеже, будут изменяться автоматически, при обновлении.

Автоматическая расстановка позиций

Опция Обозначить все позиции предназначена для множественной простановки позиций на чертеже. После её активации в автоменю команды появляются следующие опции:

Опция позволяет выровнять полки надписей после их создания (см. ниже).

Опция позволяет создать надписи без стрелок. Полки надписей будут привязаны к центру связанного с записью в составе изделия объекта. При создании выносок нулевой длины недоступно групповое выравнивание полок.

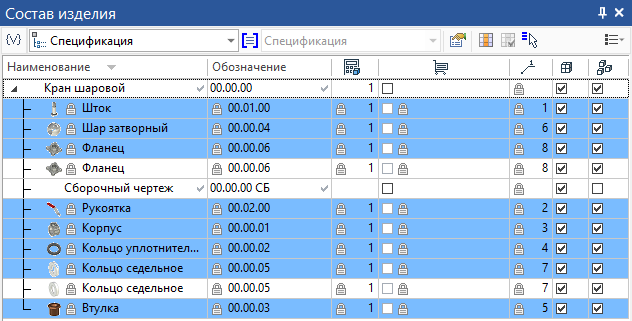

Опция позволяет выбрать все сразу все записи состава изделия для простановки позиций.

Если в момент простановки позиций активна какая-либо проекция, надписи создаются только на этой проекции. В противном случае, надписи создаются на всех проекциях, на которых виден объект, связанный с выбранной записью состава изделия.

Опция сбрасывает выбор записей состава изделия.

После выбора необходимых записей состава нажмите .

Если опция Групповое выравнивание полок выключена, выноски будут созданы сразу; в противном случае, предварительное изображение создаваемых выносок начнёт динамически перемещаться за курсором, а в автоменю появятся следующие опции:

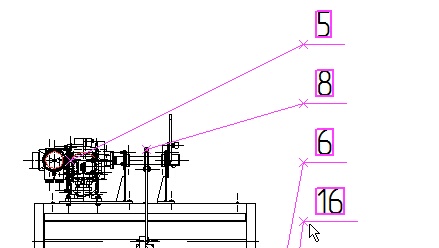

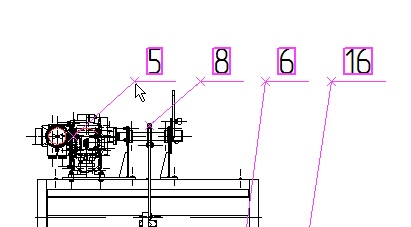

Опции По горизонтали и По вертикали являются взаимоисключающими. В зависимости от выбранной опции, точки начала полок создаваемых надписей будут располагаться вдоль горизонтальной или вертикальной линии, проходящей через положение курсора.

Опция позволяет последовательно переключаться между возможными направлениями полок надписей: горизонтально вправо, вертикально вверх, горизонтальной влево, вертикально вниз.

Опция позволяет переключать расположение дополнительных полок относительно основной полки: вверху или внизу.

При автоматической простановке позиций начальная точка стрелки надписи располагаются в середине охватывающего прямоугольника соответствующего фрагмента.

Все создаваемые надписи перемещаются за курсором мыши. Зафиксировать их положение можно нажатием .  После фиксации положения создание текущих надписей завершается и команда возвращается в начальное состояние.

По умолчанию надписи, создаваемые данной командой, используют параметры обычных надписей кроме типа окончания стрелки (используется точка) и приоритета (используется 127). В случае, если выбранному фрагменту соответствуют несколько позиций спецификации, формируется надпись с несколькими полками.

Выбор произвольной ячейки состава изделия

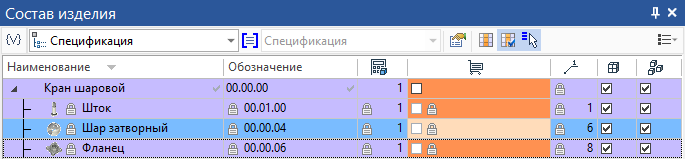

Существует возможность вывести на полку надписи содержимое произвольной ячейки состава изделия. Для этого используется опция Выбрать колонку для связи с надписью.



После вызова опции система ожидает выбора колонки состава изделия. После нажатия выбранная колонка подсветится и включится режим Использовать выбранную колонку для связи с надписью. Следующим шагом надо выбрать строку состава изделия и содержимое соответствующей ячейки будет выведено на полку надписи.

Выбранная колонка запоминается. Вы можете отключить опцию (подсветка столбца пропадет) и продолжить простановку позиций обычным способом, а при необходимости снова включить связь с выбранным столбцом. Тогда следующая надпись будет связана с выбранной ячейкой этого столбца.

Дополнительные полки

Для того чтобы создать сразу несколько полок надписей нужно выбрать опцию Выбрать несколько записей. После этого нужно выбрать те записи состава изделия, позиции которых будут добавлены в надпись.

Вы можете добавить полки для уже существующей надписи чертежа для простановки дополнительных позиций. Для этого укажите курсором мыши на полку надписи, нажмите и выберите пункт Изменить в появившемся автоменю.

После этого выберите запись в окне состава изделия, в окне параметров надписи перейдите на закладку Дополнительные полки и с помощью кнопки добавьте новую полку.

Изменить порядок следования полок надписи можно с помощью кнопок и . Удалить полку позволяет кнопка .

Для изменения позиции на уже существующей полке выберите её и укажите другую запись в окне состава изделия.

Список дополнительных полок включает и основную полку надписи. Её удалять нельзя.

Символы «{{ }}» означают, что надпись связана со составом изделия и обновляется в соответствии с ней. Если удалить эти символы, то связь разорвётся.

Прозрачный вызов команды простановки позиции

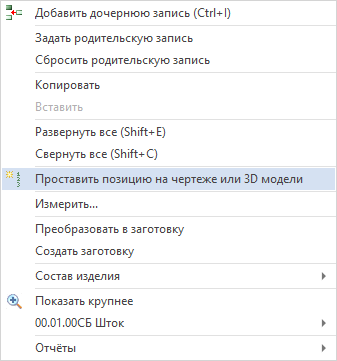

Команда Проставить позицию на чертеже или 3D модели доступна для вызова в контекстном меню для выбранной в составе изделия записи.

Кроме того, команда автоматически запускается при перетаскивании записи из окна Состав изделия в рабочее окно документа (использование механизма Drag’n’Drop). Выберите запись в составе изделия и переместите курсор мыши с нажатой в 2D или в 3D окно - запустится команда создания надписи с номером позиции выбранной записи.
