Разделы спецификации

Вызов команды:

Команда предназначена для создания/редактирования списка разделов спецификации.

Созданные разделы доступны для выбора в качестве значений колонки Раздел в составах изделия, основанных на типах Спецификация и Групповая спецификация. Разделы могут использоваться для группировки и сортировки записей в представлениях состава изделия и отчётах. При сохранении состава изделия в DOCs от раздела зависит тип создаваемого элемента электронной структуры изделия DOCs.

Связь между разделами спецификации и колонкой Раздел реализована на программном уровне и не отражается в свойствах колонки. Создать аналогичную колонку вручную невозможно. Поэтому для использования такой колонки в пользовательских типах спецификации следует создавать пользовательский тип на основе стандартного, сохранив исходную колонку Раздел.



По умолчанию иерархия разделов хранится в файле базы данных Разделы спецификации.xml. Задать/изменить имя и путь базы данных по разделам можно в команде Установки > Спецификация. Данный список разделов соответствует ГОСТу 2.106-96, но при необходимости может корректироваться пользователем.

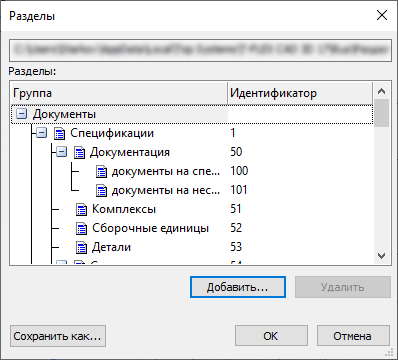

После вызова команды на экране появляется окно Разделы.

Верхняя строка отображает установленные имя и путь файла базы данных по разделам.

Каждому элементу дерева разделов поставлен в соответствие числовой идентификатор. Идентификатор служит для идентификации элемента системой, аналогично ID элементов модели и чертежа. Отличие состоит лишь в том, что идентификаторы элементов модели и чертежа  задаются автоматически и могут содержать различные символы, тогда как идентификаторы разделов спецификации задаются вручную пользователем при добавлении нового раздела и содержат только цифры.

Наличие двух элементов с одинаковым значением идентификатора не допускается.

Элементы дерева, слева от имени которых стоит значок «+», содержат вложенные элементы. Для раскрытия подуровней элемента укажите курсором мыши на значок «+» и нажмите левую кнопку мыши.

Для изменения состава дерева разделов предназначены графические кнопки Добавить, Удалить. Для ввода нового раздела выберите элемент дерева, в который вы хотите добавить раздел, и нажмите кнопку Добавить. После этого необходимо ввести название раздела и значение идентификатора (система предлагает возможное значение идентификатора по умолчанию). Для удаления раздела выберите соответствующий элемент и нажмите кнопку Удалить.

При необходимости вы можете сохранить базу данных разделов спецификации в файл с другим именем. Для этого воспользуйтесь кнопкой Сохранить как.
