Указание ЕИ переменной не является обязательным действием при создании переменной или использовании переменной. Использовать ЕИ переменных рационально для внутренних вычислений в редакторе переменных, как способ упростить инженерные расчёты внутри CAD. Если переменная определяет размер модели, то нужно помнить о ЕИ документа (указанных в Параметрах документа) и без необходимости не применять ЕИ отличные от общих для документа.

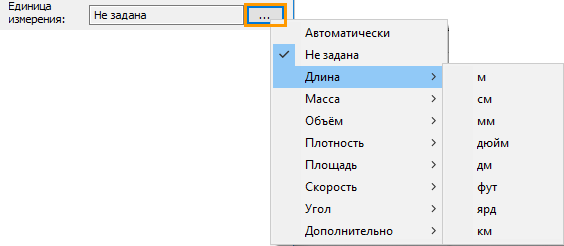

Указать единицу измерения переменной можно в диалоге параметров переменной выбрав нужную ЕИ из предлагаемого списка.

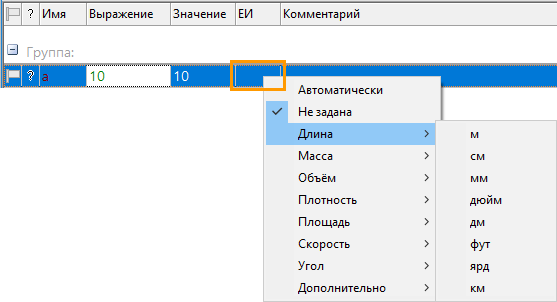

Либо в специальной колонке редактора переменных ЕИ. Для вызова списка ЕИ переменной нужно нажать в колонке ЕИ переменной.

Помимо конкретной ЕИ есть ещё варианты Автоматически и Не задана.

Не задана. Вариант по умолчанию, когда ЕИ переменной не указана.

Автоматически. ЕИ переменной будет определена из выражения. Если в выражении ЕИ не указаны или используются переменные с не указанными ЕИ, то ЕИ такой переменной останется не заданной.

В поле Выражение можно указывать ЕИ при выполнении вычислений. Выражение будет рассчитано с учётом ЕИ, а значение будет переведено в ЕИ переменной. ЕИ указывается при помощи сокращённого обозначения.

Если сокращённое обозначение ЕИ содержит дополнительные символы, например «/», то его нужно взять в круглые скобки.

Если ЕИ переменной определены как Автоматически, при этом выражение содержит ЕИ или содержит переменные с указанными ЕИ, то ЕИ переменной будет автоматически задана некоторая ЕИ. При этом будет указано, что ЕИ для переменной присвоена автоматически.

Если для ЕИ переменной указан вариант Автоматически, но выражение не содержит указанных ЕИ (или переменных с заданными ЕИ), то ЕИ переменной останется не заданной.

Если переменная определяет размер модели, то смена её ЕИ приведёт к изменению геометрии модели.

Во всех полях ввода значений, поддерживающих работу с переменными, можно записывать выражения содержащие ЕИ. Также можно указать ЕИ через контекстное меню.

В синтаксисе выражений переменных поддерживается работа с единицами измерения. Единица измерения в выражении задаётся сокращенным наименованием, используя латинские или кириллические буквы. Если наименование содержит символы "/" или скобки, то оно должно быть заключено в круглые скобки. При вычислении значений выражений, там, где это возможно, используется приведение единиц измерения.

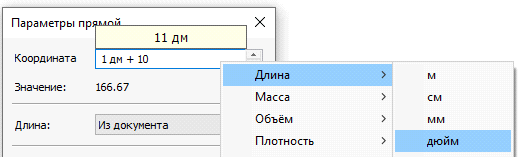

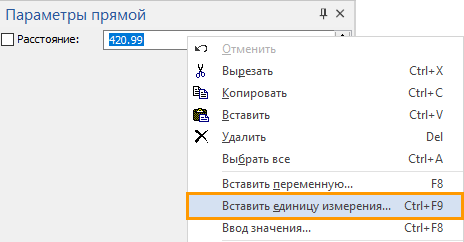

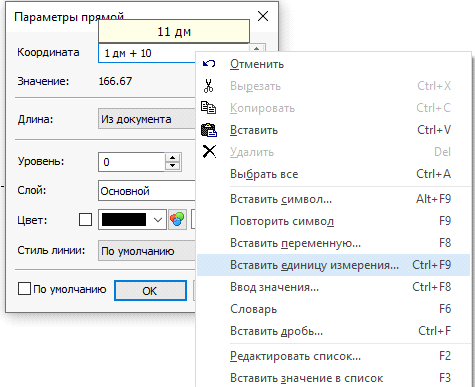

Во все поля ввода значений, поддерживающих работу с переменными, добавлен дополнительный пункт Вставить единицу измерения, при вызове которого появляется меню со списком ЕИ.

Выбранная ЕИ добавляется в выражение.

При вычислении значений выражений производится контроль совместимости единиц измерения. В случае несоответствия, система выдаёт предупреждающее сообщение в колонке диагностики.

При использовании переменных, для которых задана единица измерения в качестве параметров элементов модели, используется автоматическое приведение значения к единицам измерения модели.

См. также:

•Параметры переменной
