Редактор переменных

Вызов команды:

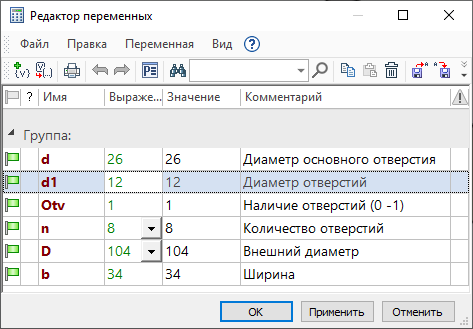

Окно редактора переменных

Работа с редактором может осуществляться двумя способами. Первый способ – работа в основном окне редактора переменных, вызываемом с помощью команды Переменные. Диалог данного окна позволяет использовать всю функциональность редактора переменных и обладает удобным интерфейсом. Однако, окно редактора переменных блокирует работу с другими окнами системы.

Второй способ – использование специального служебного окна Переменные. Это окно позволяет работать с переменными в прозрачном режиме.

В дальнейшем описание работы с редактором переменных будет вестись на примере стандартного окна редактора переменных. Однако те же действия можно выполнять и в окне Переменные.

Окно редактора переменных содержит список всех переменных текущего документа T-FLEX CAD вне зависимости от способа их создания (напомним, что новые переменные могут быть созданы не только в редакторе переменных). В колонках редактора отображаются параметры переменных.

Подробную информацию о разновидностях и параметрах переменных см. в разделе Параметры переменной.

При вызове команды в документе, в котором не создано ни одной переменной, окно редактора переменных будет пустым.

Использование переменных в T-FLEX CAD

Созданные внутри редактора переменных переменные и выражения не оказывают никакого влияния на чертёж. В обособленном виде редактор переменных - это просто мощный калькулятор. Но имеется множество возможностей использования переменных в системе T-FLEX CAD.

Список переменных отображается в окне редактора в виде таблицы, вид которой может свободно редактироваться пользователем. Можно изменить количество и состав отображаемых столбцов,  параметры группировки и сортировки строк таблицы, параметры сетки таблицы.

Редактор переменных имеет собственное текстовое меню и инструментальную панель, содержащую основные команды для работы с переменными.

Основные темы в этом разделе:

•Команды редактора переменных

•Создание переменной

•Параметры переменной

•Список значений переменной

•Копирование, дублирование и заимствование переменных

•Единицы измерения значений переменных

•Скрытые переменные

•Редактирование переменных с помощью редактора

•Установки редактора переменных

•Настройка интерфейса редактора переменных

•Колонки редактора переменных

•Группировка переменных

•Сортировка переменных

•Поиск переменных

•Помощник редактора переменных

•Подсказки в редакторе переменных

•Диагностика ошибок переменных

•Используемые и неиспользуемые переменные

•Импорт/экспорт переменных документа

•Печать списка переменных

Смотрите также:

•Функции работы с переменными

•Внешние переменные

•Глобальные переменные

•Окно "Переменные"
