Сохранить результаты измерения в дереве модели

Команда Измерить позволяет сохранить результаты измерения в дереве модели. Для этого выберите в списке результатов интересующие вас параметры и активируйте следующую опцию автоменю:

Можно сохранить только результаты измерения только тех параметров, для которых доступно отображение меток. Если флаг Показывать метки снят в момент сохранения, то метки будут созданы автоматически.

Затем завершите работу команды с сохранением изменений с помощью следующей опции:

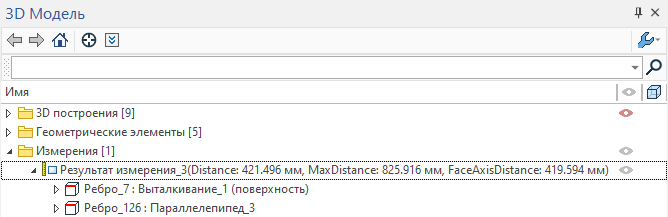

Объект типа Результат измерения появится в дереве модели:

В скобках после имени данного объекта указываются системные названия и значения параметров, выбранных в списке результатов в момент сохранения, а отображение меток этих параметров сохраняется после выхода из команды. Для скрытия таких меток скройте результат измерения в дереве. Внутри данного объекта также отображаются ссылки на измеряемые объекты.

За один сеанс работы команды создаётся один объект типа Результат измерения, при этом такой объект может быть основан на нескольких измеренных параметрах.

См. также:

•Результаты измерения

•Метки результатов измерения
