Измерить

Вызов команды:

Пиктограмма

Лента

Измерение > Измерить > Измерить

Анализ > Дополнительно > Измерить

Опорная геометрия > Дополнительно > Измерить

Клавиатура

Текстовое меню

<PM>

Параметры > Измерить

Сервис > Анализ геометрии > Измерить

Команда также доступна в контекстном меню большинства 2D и 3D элементов. При вызове команды из контекстного меню элемента этот элемент автоматически выбирается в качестве измеряемого в режиме Измерить параметр одного элемента.

Команда позволяет измерить различные геометрические характеристики (координаты, длину, периметр, площадь, объём и т.п.) одного или нескольких 2D или 3D элементов, а также отношения (расстояние, угол и т.п.) между элементами.

Для осуществления измерения после вызова команды активируйте желаемый режим измерения и выберите измеряемые элементы. При необходимости также можно задать систему координат измерения. После выбора измеряемых элементов результаты отобразятся в окне параметров команды. При просмотре результатов доступны фильтр и метки, а также переключение единицы измерения. Результаты измерения можно сохранить в дереве модели, вывести в отчёт или использовать для задания переменных.

Режимы измерения

Доступно три режима измерения, переключение между которыми осуществляется при помощи следующих кнопок в верхней части окна параметров команды:

	<1>	Измерить параметр одного элемента
	<2>	Измерить отношение между двумя элементами
	<3>	Измерить несколько элементов

После входа в выбранный режим необходимо с помощью выбрать измеряемые элементы в 2D окне, 3D окне или дереве модели. При выборе можно пользоваться фильтрами типа элементов. Набор доступных фильтров зависит от активного на данный момент окна системы (2D или 3D). Требуемое для измерения количество элементов и конфигурация полей окна параметров, в которые заносятся выбранные элементы, зависит от режима измерения. Информация о выборе элементов в конкретном режиме измерения доступна в главах с описаниями режимов.

Если какие-либо элементы выбраны в момент запуска команды, то режим измерения по умолчанию выбирается автоматически в зависимости от количества выбранных элементов: 1, 2 или 3 и более.

Опции автоменю

В автоменю команды всегда доступны стандартные опции выхода из команды с сохранением изменений и с отменой изменений:

	<Ctrl>+<Enter>	Закончить ввод
	<X>	Выйти из команды

В зависимости от режима измерения и выбранного результата, могут быть также доступны следующие специфические опции:

	<B>	Режим измерения тел
	<N>	Создать 3D узел
	<S>	Сохранить результат измерения
	<P>	Создать 3D путь по минимальному расстоянию
	<M>	Создать 3D путь по максимальному расстоянию

Параметры команды

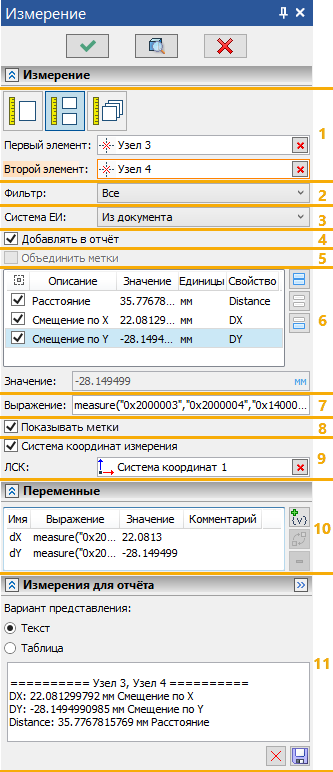

В окне параметров команды Измерить доступны следующие элементы управления:




	1 - Выбор режима измерения и измеряемых элементов
	2 - Фильтрация результатов 3 - Выбор системы единиц измерения 4 - Вывод результатов в отчёт 5 - Объединение меток
	6 - Список результатов измерения и значение результата, выбранного в списке
	7 - Выражение выбранного результата 8 - Управление отображением меток
	9 - Выбор системы координат
	10 - Список создаваемых переменных
	11 - Предварительное изображение содержимого отчёта и управление этим содержимым

Основные темы в этом разделе:

•Измерить параметры одного элемента

•Измерить отношение между двумя элементами

•Измерить несколько элементов

•Система координат измерения

•Единицы измерения

•Результаты измерения

•Сохранить результаты измерения в дереве модели

•Метки результатов измерения

•3D узел по результатам измерения

•3D путь по результатам измерения

•Отчёт по результатам измерения

•Выражение результата измерения и его использование в переменных

•Задание параметра элемента результатом измерения
