Измерить несколько элементов

Режим измерения нескольких элементов можно активировать с помощью следующей кнопки в верхней части окна параметров команды Измерить:

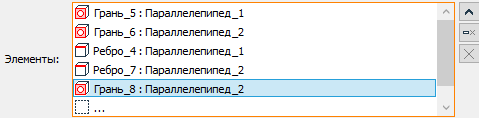

После входа в данный режим в окне параметров команды автоматически активируется поле Элементы, содержащее список измеряемых элементов. Пока это поле активно, нажатие на элементе практически любого типа в 2D или 3D окне, либо в дереве модели, добавляет этот элемент в список. Для выбора элемента в списке нажмите на его строке; строка подсветится. С помощью кнопок, расположенных справа от списка можно Развернуть, Свернуть, Очистить список а также Удалить элемент из списка.

Если в момент вызова команды выбрано более двух элементов, то этот режим будет активен по умолчанию.

Элементы, выбранные на момент активации данного режима, автоматически добавляются в список измеряемых.

Набор параметров и отношений, которые можно измерить, зависит от типа измеряемых элементов.

Измерение объёма пересечения

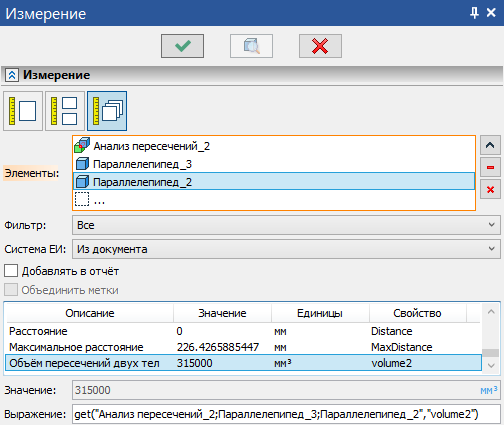

Если с помощью команды Пересечение тел создан результат анализа пересечений нескольких тел, то можно измерить объём пересечения между двумя из этих тел. Для этого в команде Измерить в режиме Измерить несколько элементов необходимо выбрать сначала результат пересечения, а потом два нужных тела.

См. также:

•Система координат измерения

•Единицы измерения

•Результаты измерения

•Метки результатов измерения

•Сохранить результаты измерения в дереве модели

•3D узел по результатам измерения

•Отчёт по результатам измерения

•Выражение результата измерения и его использование в переменных

•Задание параметра элемента результатом измерения
