Использование в сборках фрагментов из T-FLEX DOCs

Вставить файл из T-FLEX DOCs в текущий документ T-FLEX CAD в качестве фрагмента можно следующими способами:

Перетягивание

Зажмите на объекте, связанном с файлом CAD, в окне любого справочника DOCs, и, удерживая , переместите курсор в окно чертежа или 3D сцены, после чего отпустите . Будет автоматически запущена команда 3D Фрагмент или 2D Фрагмент (в зависимости от того, в какое окно был перетянут файл) в которой в качестве фрагмента будет автоматически выбран файл, связанный с выбранным объектом DOCs.

Команда Вставить документ

После вызова команды появляется окно, в котором необходимо выбрать файл.

По умолчанию файлы выбираются из справочника Файлы. В верхней части окна находится выпадающий список Справочник, в котором доступны следующие пункты:

•Добавить...
Открывает окно выбора справочника для добавления в список. Следует выбирать только те справочники, объекты которых имеют связи с объектами справочника Файлы. В результате выбора объекта из такого справочника используется связанный с ним файл, хранящийся в справочнике Файлы. При выборе других справочников выбор объекта будет невозможен, а в окне выбора появится сообщение: "У объекта нет связи на справочник файлов".

Помимо команды Вставить документ данное окно также используется другими командами. Содержимое списка справочников совпадает для всех команд.

•Очистить...
Удаляет из списка все справочники, добавленные пользователем вручную.

Выберите желаемый файл и нажмите кнопку Выбрать. Будет автоматически запущена команда 3D Фрагмент, в которой в качестве фрагмента будет автоматически использован выбранный файл.

Команда 3D Фрагмент

В режиме интеграции в команде 3D Фрагмент можно вручную выбрать в качестве фрагмента файл из T-FLEX DOCs. Для этого следует воспользоваться опцией T-FLEX DOCs в выпадающем списке выбора фрагмента, вызываемом по нажатию кнопки Выбрать в диалоге, или следующей опцией автоменю, доступной пока никакой фрагмент не выбран:

Если при предыдущем использовании команды была использована другая опция выбора файла, то вышеуказанная опция будет спрятана в выпадающий список, раскрывающийся при зажатии на последней использованной опции выбора файла в автоменю.

В обоих случаях откроется окно выбора файла DOCs, аналогичное описанному выше для команды Вставить документ.

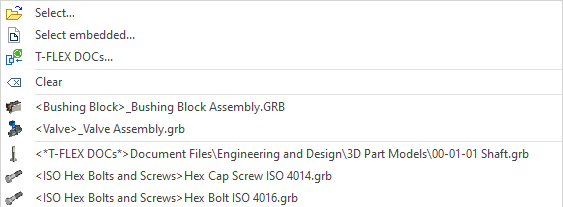

Если в текущем сеансе работы с CAD уже использовались фрагменты из DOCs, то ссылки на последние использованные фрагменты будут доступны в выпадающих списках выбора фрагмента (как в автоменю, так и в окне параметров).

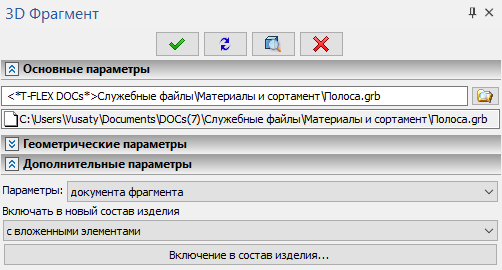

После выбора файла фрагмента на вкладке Основные параметры окна параметров будут показаны ссылка на выбранный файл в справочнике Файлы DOCs и ссылка на локальную версию этого файла в локальной папке DOCs. В ссылке на файл DOCs элемент <*T-FLEX DOCs*> означает верхний уровень справочника Файлы, а дальше в стандартном формате отображается путь к выбранному файлу в структуре папок справочника. При выборе объекта из другого справочника в команду будет подставлен связанный с этим объектом файл из справочника Файлы. Ссылку на файл в DOCs можно также ввести вручную с клавиатуры. При вводе неверной ссылки система выдаст сообщение "Файл не существует. Продолжить?". При отрицательном ответе будет продолжен ввод ссылки, при положительном - ссылка будет сброшена.

После выбора файла фрагмента дальнейшая работа с командой осуществляется так же как и вне режима интеграции с DOCs.



Команда 2D Фрагмент

В режиме интеграции в команде 2D Фрагмент можно вручную выбрать в качестве фрагмента файл из T-FLEX DOCs. Выбор файла осуществляется так же, как описано выше для команды 3D Фрагмент. Разница состоит лишь в том, что опция выбора документа DOCs имеет другую горячую клавишу:

После выбора файла фрагмента дальнейшая работа с командой осуществляется так же как и вне режима интеграции с DOCs.
