Работа со сборками

При разработке новой версии T-FLEX CAD большое внимание было уделено оптимизации работы со сборками. Теперь редактирование, пересчёт и загрузка сборок стали в разы быстрее, по сравнению с предыдущими версиями T-FLEX CAD. Удобство работы с большими сборками – приоритет, согласный общему вектору развития системы как инструмента для больших коллективов, работающих над масштабными проектами.

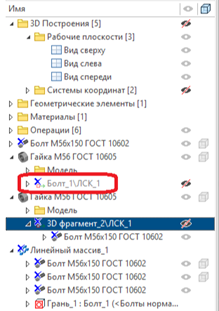

Окно «Структура сборки»

Добавлена возможность управления ссылочными элементами в структуре сборки через панель окна Структура сборки.



Режимы копирования фрагментов

Реализованы режимы Ассоциативная копия фрагмента, Массив фрагментов с возможностью отключения ассоциативной связи с фрагментом-источником. Несколько фрагментов или группа фрагментов, управляемая одним набором переменных, позиционируется независимо, либо массивом.

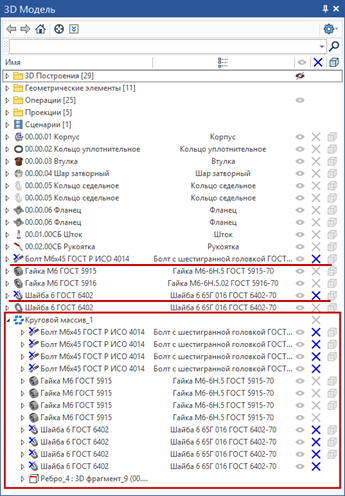

Подавление фрагментов

В новой версии T-FLEX CAD переработана функциональность подавления фрагментов.



При подавлении фрагментов или массива/копии/симметрии фрагментов в дереве 3D модели, подавление тут же распространяется на все ссылочные элементы, поднятые объекты и созданные фрагменты.

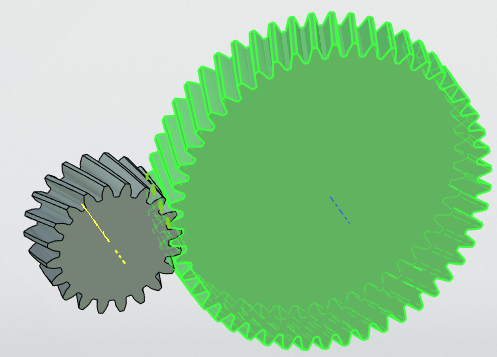

Новые варианты пар объектов

Добавлены новые варианты пар объектов в сопряжениях Касание и Расстояние: «Кривая-ось» и «Поверхность-ось». Новые сопряжения упрощают позиционирование тел с цилиндрическими поверхностями, а сами сопряжения рассчитываются быстрее, чем сопряжения между поверхностями или кривыми.

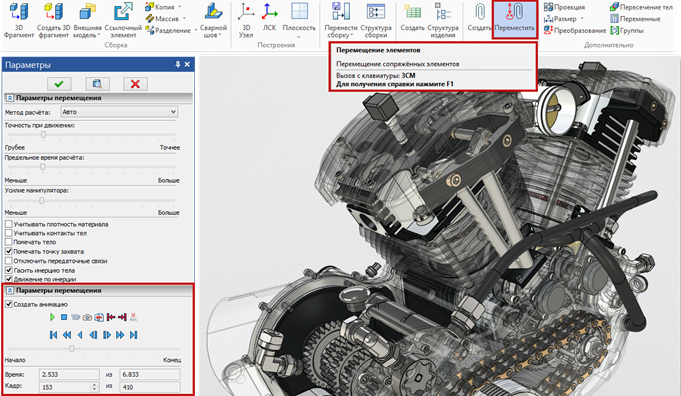

Запись анимации перемещения сопряженных элементов

В команду перемещения сопряжённых элементов добавлена возможность записи анимации. Записанную анимацию можно сохранить в видеофайл.
