Производительность и оптимизация работы системы

Как известно, во всех CAD системах при работе с большими сборками одним из факторов понижения эффективности труда является существенное снижение производительности системы. Это касается как времени затраченного на ожидание загрузки сборки, так и времени, затраченного на ожидание выполнения операций со сборками: вставка, перемещение, пересчёт фрагментов.

В новой версии T-FLEX CAD, благодаря специальному подходу к загрузке фрагментов сборки производительность работы повышена в разы, как по отношению к предыдущим версиям T‑FLEX CAD, так и по отношению к другим CAD системам.

Производительность

Загрузка всех документов, в том числе и сборок стала быстрее. Сборки, с количеством тел порядка нескольких десятков тысяч загружаются за 20-40 секунд. Это примерно в десять раз быстрее чем было раньше.

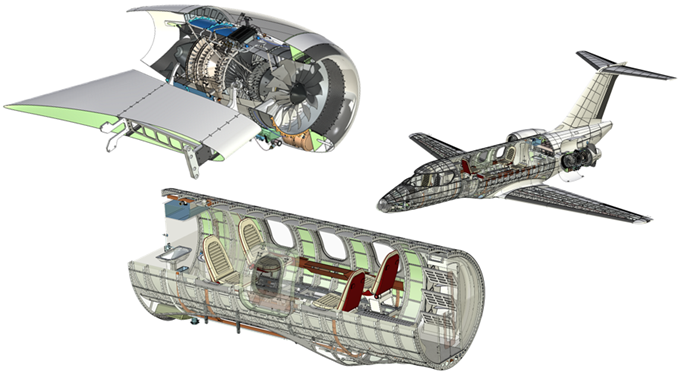

Модель самолёта, 48372 тела.

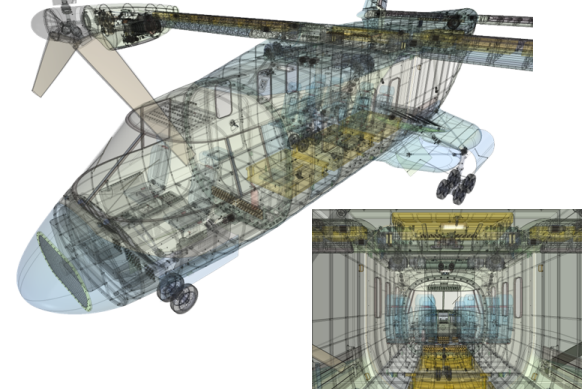

Модель конвертоплана, 60687 тел.

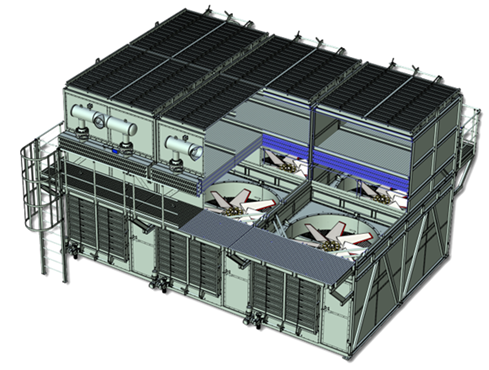

Модель блока аппаратов воздушного охлаждения, 51395 тел.

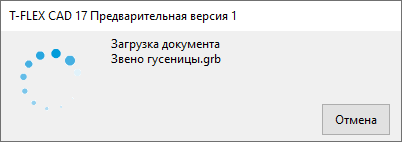

При загрузке сборок добавлено окно ожидания. В случае, если необходимо прервать загрузку в окне доступна кнопка мгновенного прерывания загрузки.

Настройка загрузки сборки

Способ загрузки всей сборки и её фрагментов теперь можно настраивать.

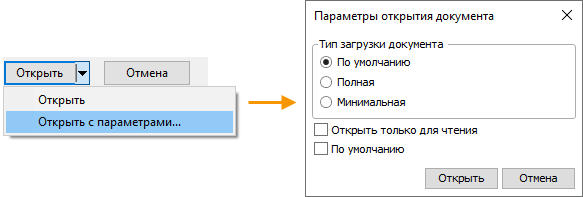

При открытии сборки можно выбрать способ её загрузки:

По умолчанию сборка будет загружена без тел, что ускоряет процесс загрузки. При полной загрузке тела фрагментов будут загружены. При минимальной – фрагменты загружены не будут: для пользователя будет доступно дерево сборки с фрагментами, но 3D сцена будет пуста.

После загрузки сборки для каждого фрагмента также можно настроить способ загрузки. Это позволяет как дозагрузить необходимые элементы фрагмента, так и выгрузить лишние, доступны варианты:

•тела, сетки и опорную геометрию;

•сетки и опорную геометрию;

•опорную геометрию;

•не загружать.

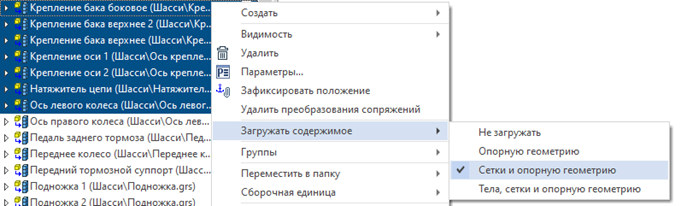

Каждый выбранный вариант влияет на производительность. По умолчанию, как уже было отмечено ранее, у фрагментов загружены сетки, что позволяет видеть их визуальное отображение, и загружена опорная геометрия, которая показывает внешние объекты фрагментов. Если фрагмент сборки выбран как элемент какой-либо операции моделирования или измерения, то для него автоматически будут загружены тела. Загрузить тела, сетки, опорную геометрию фрагмента, или наоборот выгрузить можно через контекстное меню выбранного фрагмента или группы фрагментов.

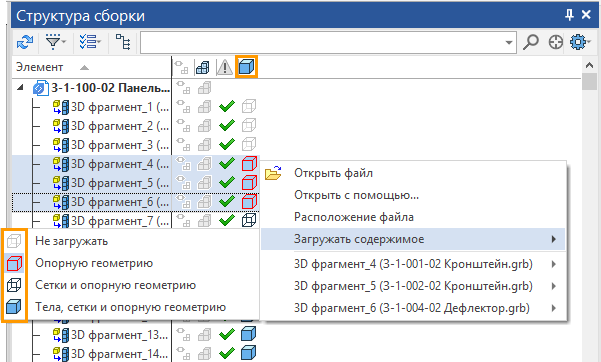

Управлять полнотой загрузки фрагментов можно либо в окне 3D Модель, либо в окне Структура сборки. В окне структура сборки добавлена специальная колонка Загрузка содержимого, в которой при помощи пиктограммы иллюстрируется полнота загрузки фрагментов.
