Исключения на проекциях и чертёжных видах |

|
Исключения на проекциях и чертёжных видах |
|
В контекстное меню элементов активной проекции и чертёжного вида добавлен пункт Разрывы и контур обрезки, содержащий следующие опции:
•Не учитывать при расчёте линий разрывов

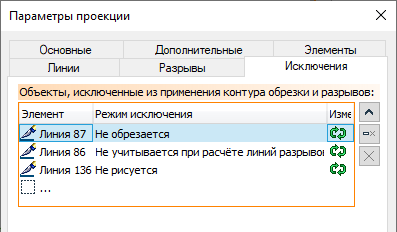

Список элементов, к которым применены данные опции отображается в параметрах проекции на вкладке Исключения:

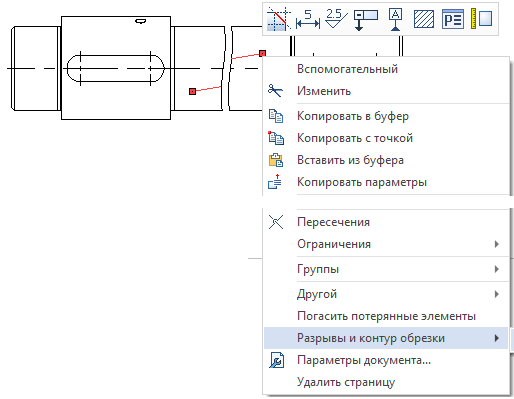

Нажмите
на элементе активной проекции:

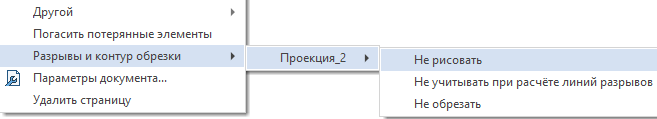

В появившемся контекстном меню выберите Разрывы и контур обрезки > Проекция_№ > Не рисовать:

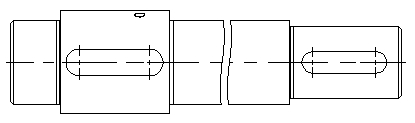

Выбранный элемент больше не отображается:
Не учитывать при расчёте линий разрывов
Данная опция доступна и на проекциях, и на обычных чертёжных видах. Однако, на проекциях её применение оказывает эффект только на линии контура тела модели. Линии изображения, созданные пользователем на проекции, в принципе не учитываются при расчёте линий разрывов независимо от состояния данной опции.
|
Опция включена для красной линии |

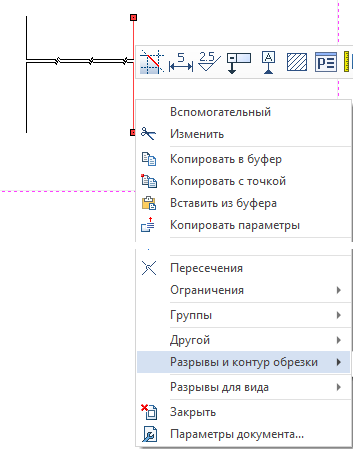

Нажмите на элементе активного чертёжного вида:
В появившемся контекстном меню выберите Разрывы и контур обрезки > Проекция_№ > Не учитывать при расчёте линий разрывов:

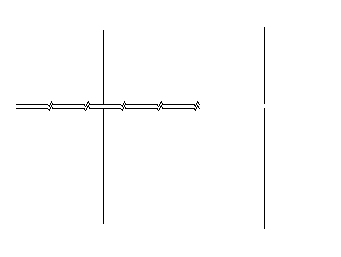

Линия разрыва теперь не доходит до выбранного элемента:

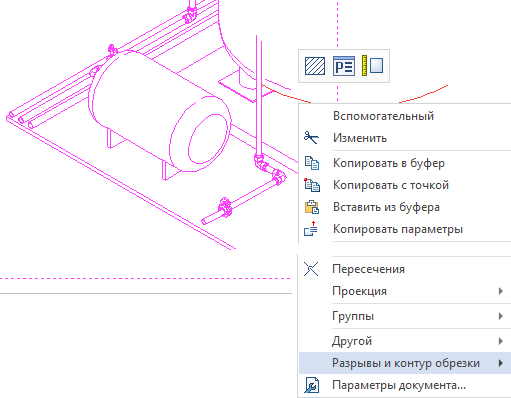

Нажмите на элементе активной проекции:
В появившемся контекстном меню выберите Разрывы и контур обрезки > Проекция_№ > Не обрезать:

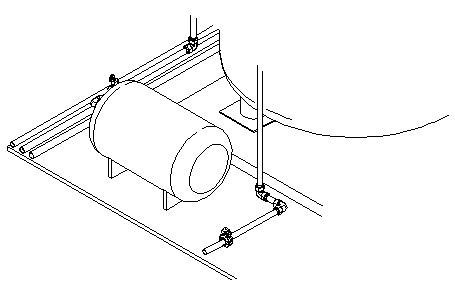

Выбранный элемент больше не обрезается:
