Редактирование эскиза

Вызов команды:

Команда предназначена для редактирования линий изображения, созданных при помощи команды Эскиз, но также может быть использована для редактирования других линий изображения.

Перейти в режим редактирования можно следующими способами.

•Вызов команды Изменить эскиз.

•В режиме ожидания команды указать на линию эскиза и нажать .

•В режиме ожидания команды указать на линию эскиза и нажать  и в появившемся контекстном меню выбрать пункт Изменить.

•В автоменю команды Эскиз выбрать опцию <F4> Редактировать эскиз .

Линии эскиза являются полноправными линиями изображения. Поэтому для их редактирования можно также использовать команду Изменить изображение

После вызова команды Изменить эскиз становятся доступны следующие опции:

После вызова команды можно выбрать линию эскиза, указав на нее курсором и нажав . Выбранный элемент подсветится. Несколько элементов можно выбрать, используя выбор окном, либо последовательно выделяя несколько элементов с помощью <Shift>+. Для отмены выбора элемента можно использовать +<Ctrl>.

После выбора одной или нескольких линий эскиза в автоменю доступны следующие опции:

Если выбрана только одна линия, то в автоменю появляется также опция:

Для редактирования характерных точек эскиза нужно после выбора линии  выбрать нужную характерную точку нажатием . При редактировании элемента эскиза для задания его геометрических параметров можно пользоваться окном параметров.

При перемещении/вставке элементов эскиза координаты, определяющие их новой положение, также можно задать в окне параметров.

Редактирование окружности или эллипса. Если выбранный элемент – окружность или эллипс повторное нажатие при указании на выбранную линию приведёт к переходу в режим редактирования радиуса. Новое значение радиуса при этом можно задать, либо используя окно параметров, либо переместив в требуемое положение динамически перемещаемое изображение элемента и нажав . Для перемещения окружности необходимо после её выбора указать на маркер, появившийся в центре элемента.

Редактирование дуги окружности или эллипса. Любой вид дуги или скругления можно изменить если выбрать одну из крайних точек и появившееся на экране динамически перемещаемое изображение дуги поместить в нужное положение. При выборе дуги окружности в автоменю доступна дополнительная опция:

Данная опция заменяет выбранную дугу на другую дугу той же окружности.

При редактировании дуги эллипса, помимо двух крайних точек дуги, доступны ещё две точки: точка центра эллипса и точка на его дуге. Для редактирования положения любой точки дуги эллипса нужно после выбора эллипса, нажать  на точке.

Редактирование сплайна.Чтобы менять положение характерной точки сплайна, нужно выбрать сплайн, выбрать характерную точку сплайна : станут доступны параметры точки сплайна, и ещё раз нажатием на точку перейти в редактирование её положения. Подробнее о создании и редактировании сплайнов можно прочитать в подразделе Сплайн. 2D элементы построения.

Редактирование эскиза с ограничениями

В случае, если на линиях и точках эскиза были созданы ограничения, то это может затруднить выбор характерной точки для редактирования из режима ожидания команды. Напомним, что для перехода в редактирование эскиза одним из способов является выделение линии при помощи в режиме ожидания команды. Далее нужно указать характерную точку. Если на точке создано ограничение Совпадение (что для крайних точек линий при создании параметрического эскиза практически всегда необходимо), то точка и ограничение будут «заслонять» друг друга для выбора. Для редактирования эскиза нужно выбрать именно точку. Чтобы ограничения не мешали выбору точек их можно убрать из списка выделяемых объектов в селекторе или погасить.

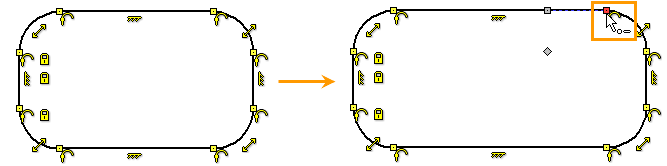

Чтобы погасить пиктограммы ограничений на чертеже – нужно нажать на панели Вид (по умолчанию в правой части экрана) специальную пиктограмму . После этого можно входить в редактирование эскиза из режима ожидания команды: выбираем линию эскиза , далее выбираем точку . Можно вновь показать пиктограммы ограничений на чертеже повторным нажатием .

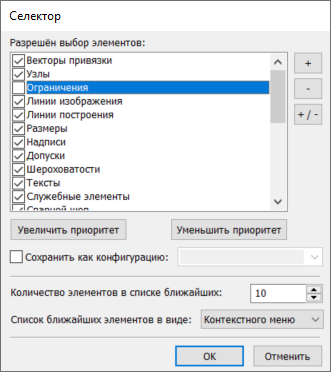

Чтобы отменить выбор ограничений по нажатию нужно на панели фильтров (по умолчанию вверху чертежа) нажать пиктограмму Селектор и в появившемся диалоге снять флаг напротив ограничений.

После этого можно входить в редактирование эскиза из режима ожидания команды: выбираем линию эскиза , далее выбираем точку . Выбор ограничений при помощи по пиктограммам на чертеже будет недоступен, пока указанный флаг снят.
