Точки привязки отверстий

Для задания положения создаваемых отверстий необходимо последовательно для каждого отверстия указать его точку привязки. К каждой точке привязывается одно отверстие. Базовая (несущая) грань каждого отверстия выбирается системой автоматически. Оси отверстий по умолчанию направлены по нормали к базовым граням.

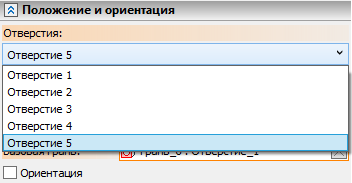

После задания точки привязки, текущее отверстие добавляется в выпадающий список Отверстия во вкладке Положение и ориентация.

Точки привязки отверстий задаются одним из следующих 3D элементов.

Гранью тела. Заданная грань станет базовой гранью отверстия; центр отверстия будет расположен в точке указания курсора при выборе грани. Для текущего отверстия появится возможность скорректировать координаты U и V, а также задать смещение от первого или второго ребра.

3D узлом, лежащим или не лежащим на грани тела.

•Если 3D узел лежит на грани, то грань будет выбрана в качестве базовой, центр отверстия совпадёт с заданным узлом.

•Если 3D узел не лежит на грани, то нужно выбрать тело (несколько тел), затем 3D узел. Отверстие будет построено по нормали к ближайшей грани тела. Если требуется выполнить отверстие не по нормали к поверхности, то дополнительно нужно указать направление. Если система не может рассчитать глубину отверстия то будет выдано соответствующее предупреждение.

Круговым ребром, лежащим на одной из граней тела. Грань, на которой лежит плоскость выбранного кругового ребра, будет выбрана в качестве базовой; центр отверстия привязывается к центру окружности кругового ребра.

Ребром отверстия. Круговое ребро отверстия будет определять центр и базовую грань отверстия на заданную глубину из шаблона.

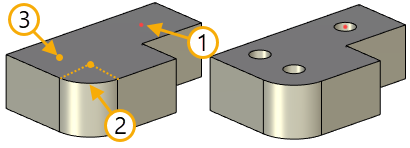

1. 3D Узел

2. Круговое ребро

3. Грань

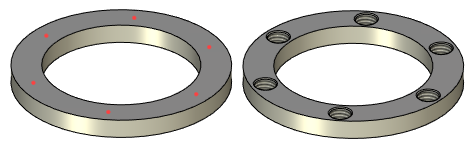

Для быстрого создания набора отверстий в качестве точки привязки можно указать массив из 3D узлов. Автоматически будет создано отверстие в каждом 3D узле – элементе массива.

3D узлы - элементы массива отверстий

Изменение точки привязки

Точку привязки любого отверстия в наборе можно изменить одним из следующих способов:

1.Полностью перезадать точку привязки (со сменой базовой грани или 3D элемента, к которому должен быть привязан центр отверстия);

2.Изменить положение отверстия на текущей грани (не меняя саму базовую грань) – путём задания смещений центра отверстия от двух боковых рёбер базовой грани. Центр отверстия привязывается к точке грани, определяемой заданными смещениями;

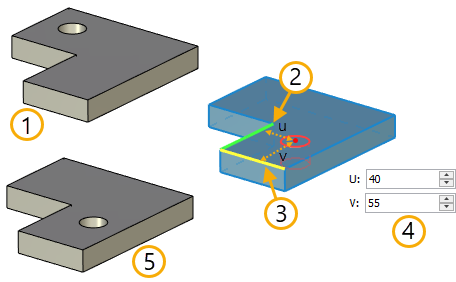

1. Исходное положение отверстия

2. Первое ребро

3. Второе ребро

4. Задание смещений от первого ребра по U и от второго по V

5. Новое положение отверстия

3.Использовать режим создания соосного отверстия с автоматическим изменением положения отверстия на базовой грани (см. Соосные отверстия).

Задание точек привязки отверстий

Для задания точек привязки отверстий в автоменю должна быть активна опция (активна по умолчанию при входе в команду):

При включенной опции достаточно указать в 3D окне требуемую грань, 3D узел или круговое ребро на грани. Тело, которому принадлежит выбранный элемент, подсвечивается, на нём появляется предварительное рёберное отображение создаваемого отверстия.

После задания точки привязки первого отверстия опция остаётся активной. Это позволяет перейти к созданию набора отверстий без дополнительных действий. Достаточно продолжить задание точек привязки после выбора первой точки.

В результате последовательного задания нескольких точек привязки в 3D сцене появляется предварительное изображение набора отверстий. Тип и геометрические параметры всех элементов набора будут совпадать.

Создать набор отверстий по массиву 3D узлов позволяет опция:

После выбора опции необходимо задать исходный массив узлов. Выбрать массив можно в дереве 3D модели или прямо в 3D сцене, указав любой из элементов массива с помощью .

При создании массива отверстий необходимо выставить максимально возможное количество элементов массива. Если это правило не соблюдено, при последующем увеличении количества отверстий в массиве может возникнуть смещение или исчезновений новых отверстий.
