Отклонение граней

Вызов команды:

Данная команда позволяет определить отклонение нормали выбранной грани от заданного направления.

Цветовое отображение грани позволяет увидеть отклонение по всей грани. Также можно измерить отклонение в конкретной точке.

После входа в команду необходимо задать направление, относительно которого будет определяться отклонение граней. В качестве направления доступна возможность выбрать грани, рёбра, 3D профили, рабочие плоскости и системы координат.

Для указания точек можно использовать 3D узлы, вершины, рёбра, системы координат, сферические и тороидальные грани.

Выбранное направление можно изменить на противоположное с помощью опции .

После выбора направления необходимо выбрать грани, отклонение которых нужно посчитать. Их нужно задать в поле Элементы.

Выбрать все операции в сцене можно, используя опцию:

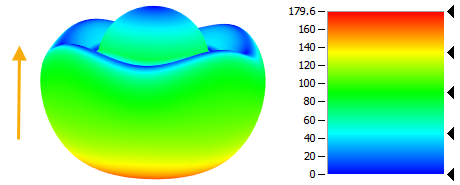

Если направление задано, выбранные грани изменяют свою окраску в соответствии со шкалой, расположенной на закладке Цвета. Работа с этой закладкой осуществляется точно так же, как и в команде Кривизна кривых.

Чтобы измерить отклонение в конкретной точке необходимо использовать опцию:

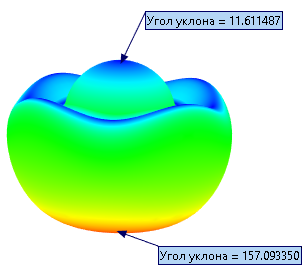

По умолчанию, если кликнуть в определенную точку грани, будет создана метка со значением отклонения грани в этой точке.

При необходимости метку можно не создавать, отключив опцию Создавать в закладке 3D метки.

Кроме этого значения координаты точки и угла наклона будут записаны в отчёт измерений.

Работа с закладкой Результаты измерений в точке ведётся так же, как и в команде Кривизна кривых.
