Зазор между гранями

Вызов команды:

Данная команда позволяет оценить зазор между двумя или несколькими выбранными гранями или рёбрами. Система рассчитывает расстояние между рёбрами. При этом команда предназначена не для точного измерения расстояний между точками рёбер, а для оценки расстояния между рёбрами по всей их длине. Для точного измерения расстояний необходимо пользоваться командой Измерить.

Команда в основном используется для анализа моделей, полученных при некачественном импорте/экспорте.

Расстояния между рёбрами рассчитываются в плоскостях, перпендикулярных рёбрам. Поэтому, например, для двух непараллельных рёбер будет существовать два варианта расстояний: от первого ребра до второго и от второго ребра до первого.

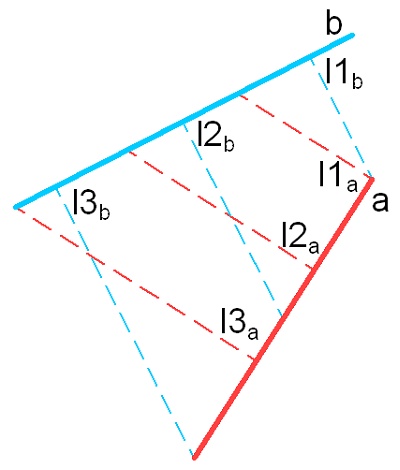

На рисунке ниже условно изображены две прямые: a и b. Пунктиром показаны расстояния от а до b (отрезки l1a, l2a, l3a) и от b до a (отрезки l1b, l2b, l3b).  В 3D окне показывается множество именно этих (отмеченных на рисунке пунктиром) расстояний между рёбрами.

После входа в команду необходимо выбрать грани или рёбра, расхождение между которыми будет измеряться. Для выбора граней используется опция:

Чтобы выбрать рёбра используется команда:

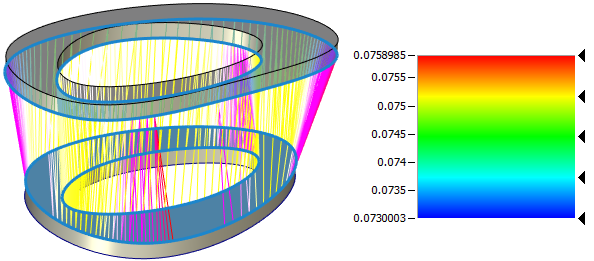

Когда выбрано несколько граней, между их рёбрами появляются цветные линии, показывающие расхождение граней.

Каждая цветная линия в зависимости от своей длины окрашивается цветом, в соответствии с цветовой шкалой. Настройка цветовой шкалы ведётся на закладке Цвета. Работа с этой закладкой осуществляется аналогично команде Кривизна кривых.

Чтобы измерить отклонение в конкретной точке необходимо использовать опцию:

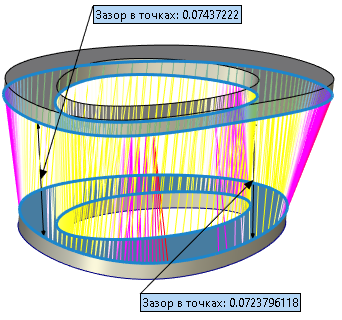

Если кликнуть в определенную точку грани или ребра, будет создана метка со значением зазора между гранями или ребрами в этой точке.

Работа с закладкой Результаты измерений в точке ведётся так же, как и в команде Кривизна кривых.
