Ссылочный элемент в геометрических параметрах

Наличие ссылочного элемента в геометрических параметрах даёт возможность при изменении геометрии в сборке, без обновления ссылочных элементов в файлах фрагментов, получить новое исполнение адаптивного фрагмента. В этом случае ссылочный элемент будет вести себя как внешняя переменная: исполнение фрагмента в сборке не зависит от исполнения в файле фрагмента. Ссылочные элементы в геометрических параметрах позволяют создавать адаптивные сборки. Если сборка имеет фрагменты второго уровня и ниже, то можно создавать цепочки адаптивных фрагментов, как это было показано в подразделе Создать деталь.

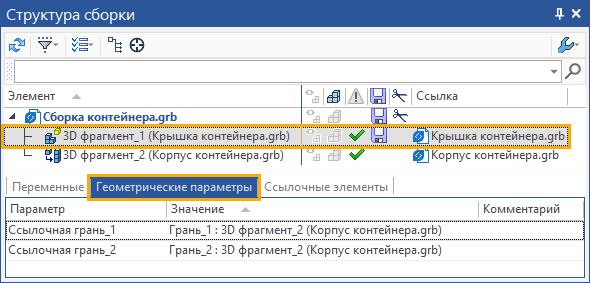

Наличие ссылочных элементов в геометрических параметрах фрагмента можно увидеть в окне Структура сборки.

Ссылочный элемент будет по умолчанию помещён в геометрические параметры фрагмента, если создать его в контексте подсборки для которой фрагмент является фрагментом первого уровня (обязательно нужно указать источник геометрии в сборке), при этом сама подсборка, для общей сборки, может быть фрагментом любого уровня. Если ссылочный элемент помещён в геометрические параметры фрагмента, то, при изменении геометрии-источника ссылочного элемента, адаптивный фрагмент изменит свою геометрию, согласно изменению геометрии-источника, но только в сборке. При этом в самом файле фрагмента, в котором находится ссылочный элемент – изменений не будет. Чтобы внутри файла  фрагмента геометрия изменилась, согласно изменению в геометрии-источнике – нужно обновить ссылочный элемент.

Ссылочный элемент будет геометрическим параметром фрагмента если его создавать следующими способами.

•При помощи команды Ссылочный элемент. Фрагмент, для которого создаётся ссылочный элемент, должен быть открыт в контексте сборки, для которой этот фрагмент – фрагмент 1-го уровня, при этом должна быть указаны опция Источник геометрии: Сборка, и опция Создавать геометрически адаптивные параметры.

•При редактировании фрагмента первого уровня в контексте сборки, с автоматическим созданием ссылочных элементов (когда активна опция и мы используем элементы сборки в построениях фрагмента), при этом должна быть выбрана опция Источник геометрии: Сборка и опция Создавать геометрически адаптивные параметры.

•Ссылочный элемент создан автоматически при выполнении команды Деталь > Создать с третьим вариантом.

Создание геометрических адаптивных параметров на основе ссылочного элемента можно отменить.

Для этого нужно снять флаг опции Создавать геометрические адаптивные параметры в параметрах команды Ссылочный элемент при создании ссылки.

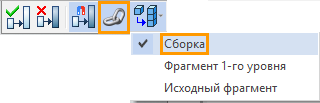

Управление опцией Создавать геометрические адаптивные параметры – дублируется пиктограммой  в панели, доступной при работе в контексте сборки (правый верхний угол 3D сцены).

Если пиктограмма активна – то созданные ссылочные элементы будут помещаться в геометрические параметры фрагмента (при условии варианта источника - сборка), если неактивна – то нет.

Нужно внимательно следить за данной пиктограммой при автоматическом создании ссылочных элементов в контексте сборки. В некоторых случаях адаптивность фрагментов может привести к рекурсии.

Подробнее об рекурсиях и их устранении можно посмотреть в разделе Устранение рекурсий.

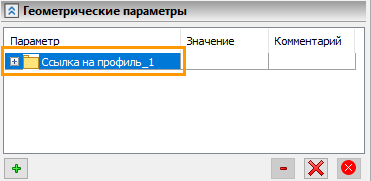

В случае возникновения рекурсии можно удалить ссылочные элементы из геометрических параметров. Для этого нужно вызвать контекстное меню адаптивного фрагмента, выбрать Изменить. Далее в закладке Геометрические параметры удалить из геометрических параметров ссылочный элемент при помощи пиктограммы или все геометрические параметры при помощи пиктограммы .
