Источник геометрии ссылочного элемента

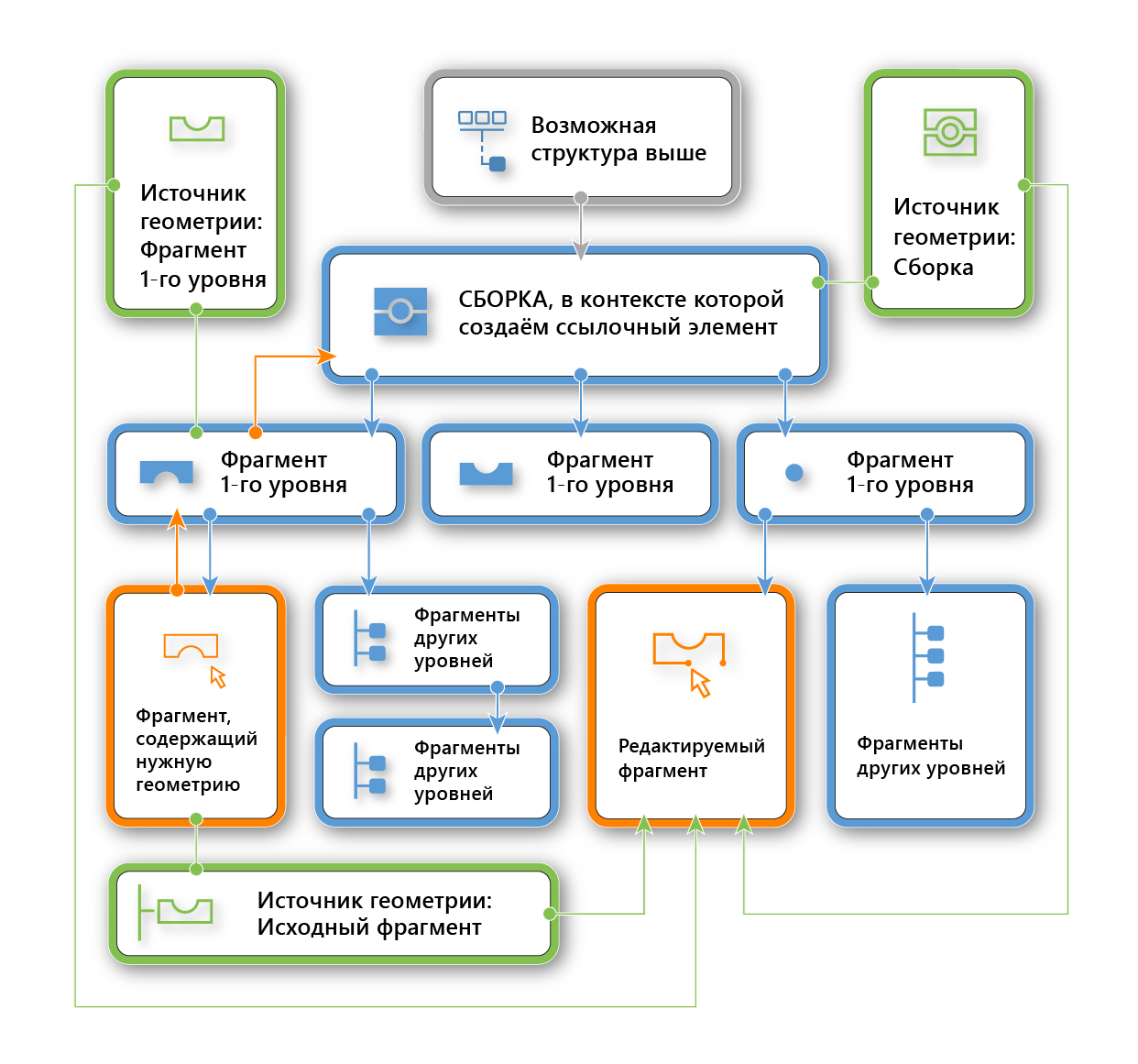

Для того, чтобы определить в каком файле будет находиться геометрия-источник ссылочного элемента нужно указать один из трёх вариантов:

•Сборка,

•Фрагмент первого уровня,

•Исходный фрагмент.

По умолчанию указан Фрагмент 1-го уровня.

Если при выборе файла, где будет находиться геометрия-источник ссылочного элемента, указать вариант не задан, то выбранный в контексте сборки элемент будет использован в построениях фрагмента, но будет зафиксирован, и обновить его нельзя.

Как уже говорилось выше, ссылочный элемент можно создать только в контексте сборки. Для этого нужно открыть файл сборки, а затем через окно Структура сборки открыть для редактирования фрагмент (подробнее смотри в подразделе Работа в контексте сборки). В окне Структура сборки мы видим только те фрагменты, которые входят в сборку. Вся структура выше (если мы открыли файл подсборки) для нас будет недоступна и не видна, ни в сцене, не в окне Структура сборки, и на создание ссылочного элемента никак не влияет.

В данном случае имеется ввиду текущая иерархия фрагментов, которая определяет к какому именно файлу на диске в дальнейшем нужно обратиться, чтобы найти геометрию-источник ссылочного элемента. Данная опция действует разово, только при создании ссылочного элемента. Если файл, содержащий геометрию-источник, будет в итоговой сборке иметь другую иерархию – система его найдёт. Если файл будет удалён – то ссылка обновляться не будет, т.к. геометрия-источник не будет найдена.

Допустим, что геометрия-источник, на которую ссылается ссылочный элемент при обновлении, была указана в сборке. Непосредственно в сборке не создано какой-либо геометрии, вся геометрия в сборке определяется фрагментами которые в неё входят. Это означает, что для того, чтобы в сборке была доступна геометрия-источник для ссылочного элемента – в ней обязательно должен находится тот фрагмент, в котором находится геометрия-источник. Поэтому, если удалить фрагмент из сборки – геометрия-источник не будет найдена ссылочным элементом при обновлении.

На панели редактирования в контексте сборки (правый верхний угол 3D сцены) дублируется опция указания выбора файла, содержащего источник геометрии.

Нужно внимательно следить за данной опцией при автоматическом создании ссылочных элементов в контексте сборки.
