Обновление ссылочного элемента

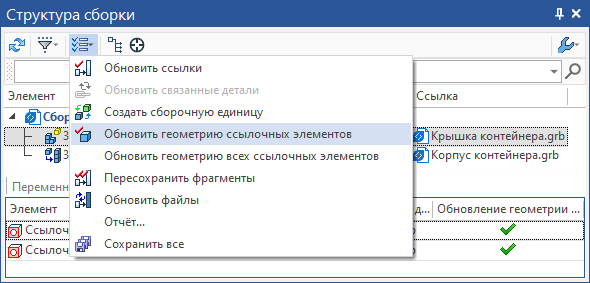

Ссылочные элементы можно обновить из окна Структура сборки сборки, или какой-либо подсборки, при этом будут обновлены ссылочные элементы только тех фрагментов, которые входят в эту подсборку. Можно обновить ссылочные элементы всех входящих в сборку (подсборку) фрагментов.

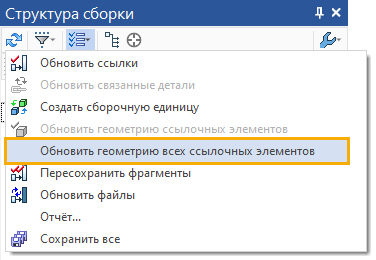

Или обновить ссылочные элементы конкретного фрагмента. Для этого нужно выделить фрагмент и выбрать показанную на рисунке команду.

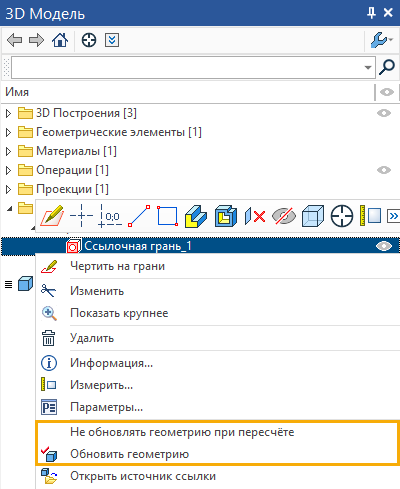

Обновить один конкретный ссылочный элемент можно только в окне 3D модель файла фрагмента, содержащего ссылочный элемент, вызвав в контекстном меню ссылочного элемента команду Обновить геометрию.

Обновить ссылочные элементы через окно Структура сборки можно только в том случае, если у ссылочного элемента не указана опция: Не обновлять геометрию при пересчёте. Если для ссылочного элемента указанная опция активна, то в этом случае ссылочный элемент нужно обновлять самостоятельно, по команде Обновить геометрию в контекстном меню ссылочного элемента, в окне 3D Модель файла фрагмента, содержащего ссылочный элемент.

При создании ссылочного элемента мы можем указать, или не указать опцию Не обновлять геометрию при пересчёте. По умолчанию опция не активна. При автоматическом создании ссылочных элементов с использованием команды Деталь > Создать – опция не активна.

По умолчанию все ссылочные элементы (кроме внутренних ссылок) создаются с возможностью обновления при пересчёте.

Опция Не обновлять геометрию при пересчёте доступна в параметрах ссылочного элемента при его создании.

Если опцию сделать активной – ссылочный элемент будет фиксированным, и его можно будет обновить только вручную, через контекстное меню ссылочного элемента в окне 3D Модель.

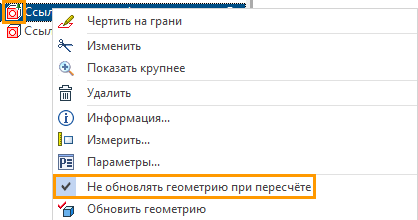

В окне 3D Модель файла фрагмента можно понять зафиксирован его ссылочный элемент, или нет. У зафиксированных элементов другая пиктограмма (с изображением канцелярской кнопки), и в контекстном меню активна опция Не обновлять геометрию при пересчёте.

Зафиксированный ссылочный элемент:

•на пиктограмме значок канцелярской кнопки;

•опция Не обновлять геометрию при пересчёте активна.

Данный ссылочный элемент можно обновить только вручную.

Не зафиксированный ссылочный элемент:

•пиктограмма обычная, без значка кнопки;

•опция Не обновлять геометрию при пересчёте не активна.

Данный ссылочный элемент можно обновить через окно Структура сборки.
