Связь 2D размера с произвольно выбранным 2D размером

При создании любого 2D размера в автоменю доступна дополнительная опция, позволяющая связать создаваемый размер с другим, уже существующим, 2D размером:

После вызова этой опции необходимо с помощью выбрать размер, с которого будут браться параметры для текущего размера.

В результате номинальное значение, текст до, после и под значением, поля допусков и посадок, а также предельные отклонения текущего размера наследуются со связанного.

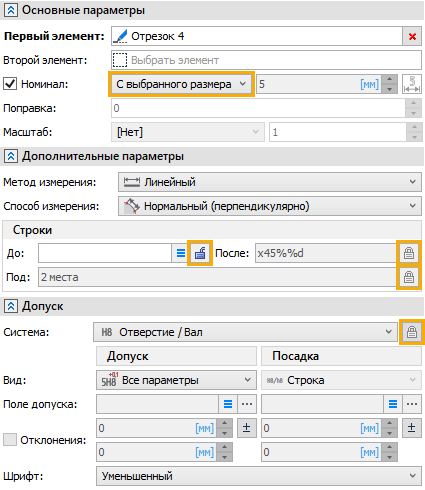

Наследование номинального значения при этом управляется с помощью стандартного выпадающего списка (при включённом наследовании используется способ задания номинала С выбранного размера). Для остальных наследуемых параметров справа от их полей добавляется кнопка управления наследованием в виде замка. Кнопка имеет два состояния, между которыми можно переключаться нажатием :

- наследование включено, остальные элементы управления соответствующего параметра при этом блокируются и редактирование параметра невозможно.

- наследование выключено.

Наследование каждой из текстовых строк управляется отдельно. Наследование допусков, посадок и отклонений управляется единой кнопкой справа от выпадающего списка для выбора системы допусков.

Разорвать связь между размерами можно с помощью опции:

Опция отображается в автоменю команды только для связанных размеров.

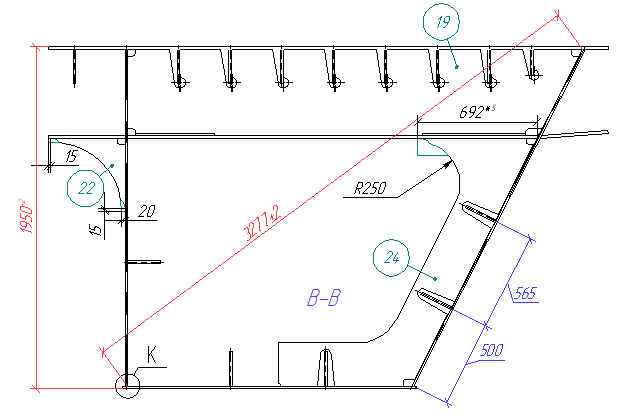

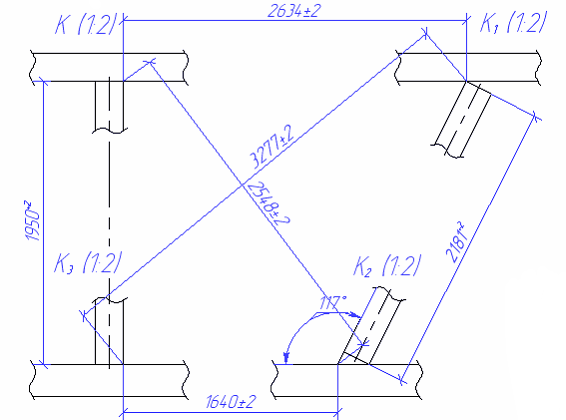

Данную функциональность можно использовать, например, для отображения на упрощенном чертеже таких же размеров, как на точном чертеже изделия.
