Параметры размера > Допуск > Отверстие / Вал > Выбор допуска

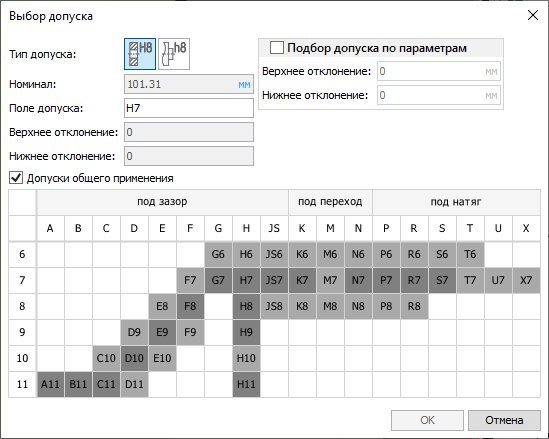

Диалог выбора допуска, вызываемый из раздела Допуск окна параметров команды Размер, имеет следующий вид:

Большую часть диалога занимает таблица полей допусков, где столбцы соответствуют основным отклонениям, а строки - квалитетам. Основные отклонения также сгруппированы по типу посадки. Необходимо выбрать нужное поле допуска в таблице и нажать OK для возврата к исходной команде. Выбранное поле допуска и соответствующие ему отклонения будут применены к размеру в соответствии с прочими параметрами, задаваемыми в разделе Допуск окна параметров команды.

Ячейка выбранного поля допуска подсвечивается в таблице голубым цветом. Ячейки рекомендуемых полей допуска выделены в таблице серым цветом, где наиболее темным оттенкам соответствуют наиболее предпочтительные варианты. Поля допуска, доступные для выбора в соответствии с текущим номиналом размера и заданным диапазоном отклонений, отображаются чёрным текстом; недоступные - серым текстом.

Помимо таблицы, в левой верхней части диалога доступны следующие элементы управления:

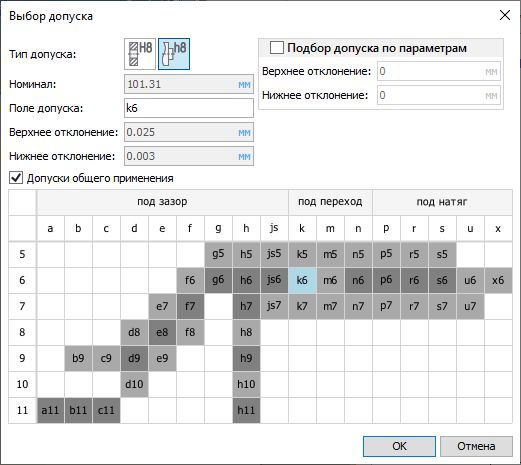

•Тип допуска
Если в окне параметров команды снят флаг Посадка, то с помощью кнопок в диалоге можно переключать содержимое таблицы между допусками на Отверстие и допусками на Вал. В противном случае переключение типа допуска недоступно, а текущий тип зависит от того, из какого поля окна параметров команды вызван диалог.

•Номинал
Номинальное значение размера. Наследуется из параметров размера и не может быть изменено в данном диалоге. От номинала размера зависит набор полей допуска, доступных для выбора в таблице.

•Поле допуска
Выбранное поле допуска, которое будет применено к размеру после выхода из диалога. Поле ввода данного параметра заполняется автоматически при выборе поля допуска в таблица, но также может быть отредактировано вручную.

•Верхнее отклонение, Нижнее отклонение
Предельные отклонения, рассчитанные для текущего номинала размера в соответствии с выбранным полем допуска. Отображаются без возможности редактирования.

•Допуски общего применения
По умолчанию данный флаг установлен, вследствие чего в таблице отображаются только допуски общего применения. При снятом флаге отображается полная таблица.

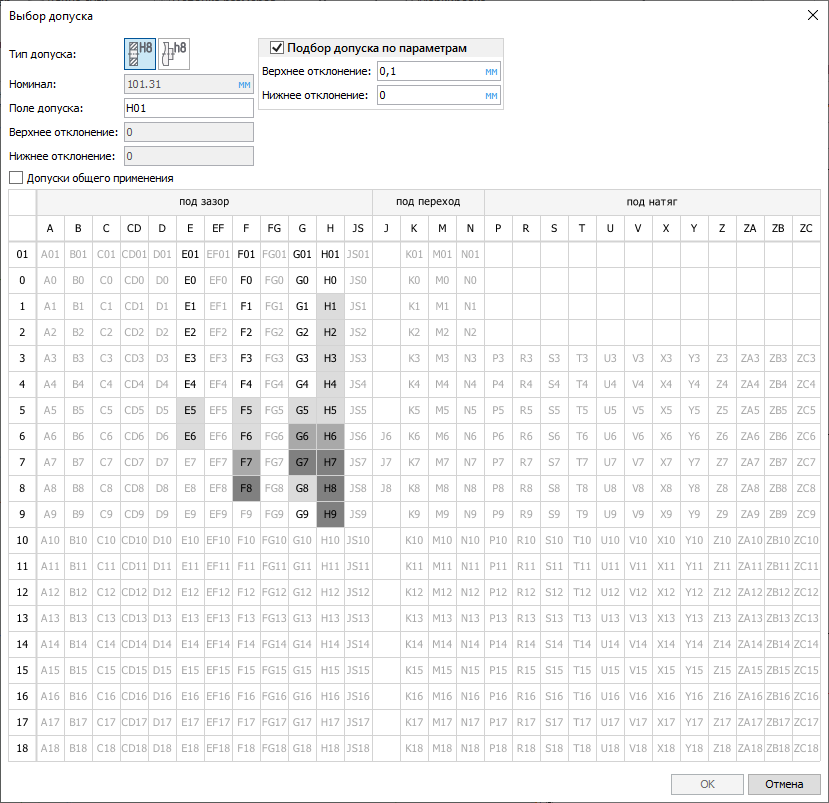

В правой верхней части диалога доступна группа элементов Подбор допуска по параметрам, содержащая флаг и поля ввода отклонений. При установленном флаге содержимое таблицы будет отфильтровано в соответствии с диапазоном отклонений, указанным в полях ввода. При снятом флаге поля ввода блокируются.
