Особенности создания размеров на 2D проекциях

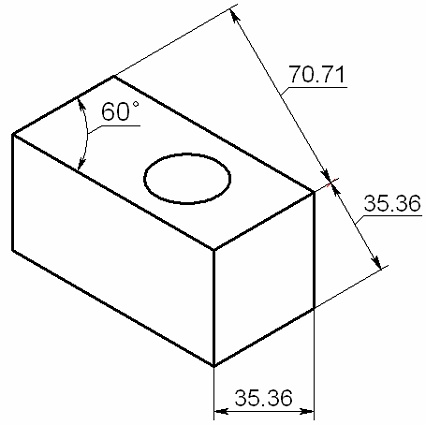

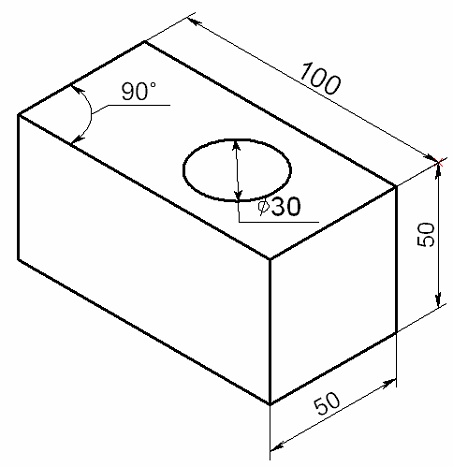

Все 2D размеры, кроме отметок уровня, на 2D проекциях могут проставляться в режиме 3D, располагаясь в плоскости 3D элементов, проекциями которых являются линии, выбранные для построения размера. Подробнее см. Режимы отображения размеров на 2D проекциях.

Кроме того, изменяя размеры на проекции, можно менять геометрию 3D модели. Подробнее см. Использование размеров на проекции для управления 3D моделью.

Размеры на проекции могут наследовать параметры соответствующих им 3D размеров. Подробнее см. Связь 2D размера на проекции с соответствующим 3D размером.

При наличии 3D размеров в модели можно автоматически создать соответствующие 2D размеры на проекции. Подробнее см. Проецирование 3D аннотаций.
