Резьбовой размер

Вызов команды:

Команда вызывает режим создания резьбовых размеров, доступный в рамках общей команды создания размеров различных типов.

Ниже описаны только особенности данного режима. Остальная информация о создании размеров является общей для всех режимов и доступна в прочих разделах главы Размер.

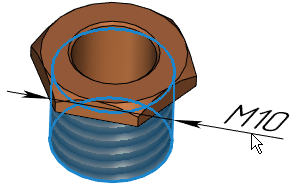

Резьбовой размер строится на основе резьбовой грани 3D модели или линий изображения проекции, соответствующих резьбе. Для цилиндрической резьбы на продольном сечении необходимо выбрать две противоположные линии, а на виде в плане или поперечном сечении - одну. Для конической резьбы всегда достаточно выбрать одну линию проекции. Чтобы создать такой размер после входа в режим выберите измеряемые элементы. В результате появится предварительное изображение размера. Значение размера будет содержать обозначение резьбы, унаследованное из параметров соответствующей операции 3D моделирования. ( Резьба или Отверстие).

Конфигурация размера зависит от типа резьбы. Для цилиндрической резьбы создаётся размер, аналогичный диаметру; для конической - аналогичный конусности. Дальнейшие действия и остальные параметры размера являются общими для размеров всех типов и описаны в остальных разделах главы Размер. По окончании создания размера команда возвращается к начальному состоянию.
